核电与核电安全
人类社会的发展与进步,离不开能源的驱动。如今全球能源资源日渐珍惜,可持续发展的理念已渗透到人类生活中的各个环节。核电作为一种快速高效的清洁能源,基于其空气污染排放少、无碳排放、燃料体积小、经济成本控制稳定等特点,在此阶段人类社会发展的历史背景之下,得到了积极发展。
核电站进行发电作业时,会使用大量的放射性物质。这些放射性物质按照相应的标准管理得当、合理利用,会使整个核电站的效率和效益大大增加;但如果造成泄漏,释放到外界环境,就会对人们的生产和日常生活造成损失和伤害。
所以,核电安全,是核电站建设、运营的重中之重。而核岛主回路主管道的质量和安全等级,更是成为了核电站安全运营中极为重要的一环。

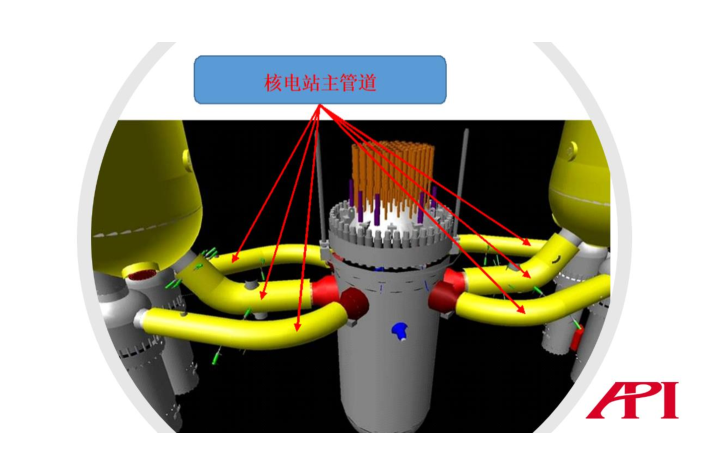

核电主管道检测需求
核电站主管道是核岛安全级别最高的部件之一,又处于核岛安装的关键路径上,因此制造和安装的质量都尤为重要。对于核电主管道的检测需求,主要有以下3点:
1、 对边量、错边量的检测。自动焊技术,是一种先进的焊接技术,广泛应用于核电站建设与运维阶段。为保障窄间隙自动焊技术的组对要求,需要对对边量和错边量进行高精度检测。
2、 主管道部件加工过程中的精度把控。在加工制造的过程中,对重要部件的精度直接实施精准把控,可更有效地提升部件加工的合格率。
3、 主管道部件加工完成后的整体精度检测。对主管道加工完成后的整体精度检测包括:弯管角度、直段长度、焊接坡口尺寸、接管口与主轴线夹角、接管口长度和直径等相关数据,10米的检测精度通常要求为0.2mm。

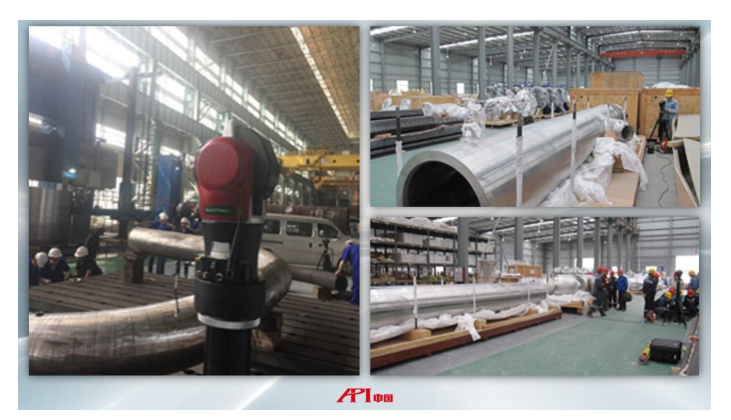

图为:Radian激光跟踪仪核电主管道测量作业中
API解决方案
目前,API品牌的Radian系列激光跟踪仪,已广泛应用在核电主管道测量的各个环节。
针对如上检测需求的1、3两项,只需在合适的位置架设Radian激光跟踪仪,操作者手持跟踪仪靶球(SMR)在待测区域进行碰触,该测量点的三维坐标就会被Radian以1000Hz的采数速率迅速采集并记录在软件中。待所有目标点测量完毕,即可在软件中对各个点、线、面、体进行形位公差的分析,同时可以加载数模标准数据进行实测值与名义值的比对,轻松实现检测的目的。Radian激光跟踪仪微米(μm)级别的测量精度,也可充分保障第3项检测需求中对于精度的要求。
实现检测需求中的第2项,可以将Radian激光跟踪仪安装在机床旁边,在主管道加工时实时检测精度,并给机床提供修正参数,从而达到加工过程中的精准控制。

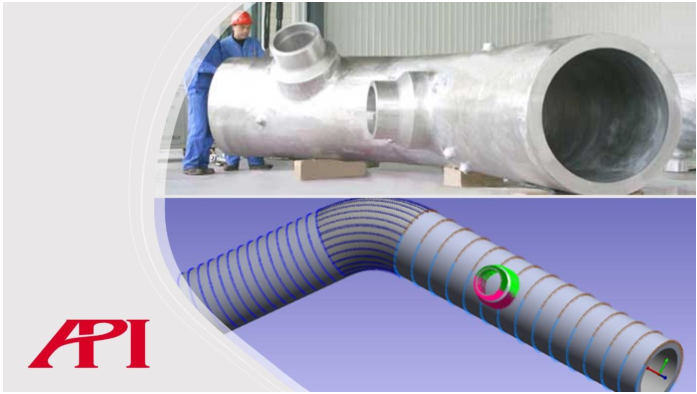

图为:核电主管道部件及数模比对
结论
API品牌的Radian系列激光跟踪仪具备超高的精度、超大的测量范围、丰富的使用功能、灵活的应用方式,可充分满足核电主管道部件检测和装配环节对于测量的需求。精准与高效兼具,自引入到核电工程测量领域后,得到了众多核电设备制造、安装公司的充分认可,成为了核电工程测量领域绝佳的解决方案。
