关于数控机床的快速检测



时间成本,对于生产企业有着十分重要的意义。所以生产各环节中,对于时间成本的控制,亦是现代企业降本增效的关键环节。对诸如数控机床这样的核心生产设备,其开动或停机的每一分每一秒,都关乎企业的经济效益,如何最大程度地减少其停机检测、维修的时间,就成为了降低时间成本的关键因素。



数控机床精度高效检测与性能快速评估



    结合现代企业对于数控机床快速评估检测的需求,API品牌推出的无线球杆仪,可针对性地实现包含但不限于:新机床出厂检测及验收、机床设备的日常点检、机床设备的故障排查、搬迁或大修后的校准、加工工艺优化等应用场景下的机床性能的快速检测与评估。



API无线球杆仪



API无线球杆仪是数控机床快速检测评估的优质解决方案,其工作原理在于:将球杆仪两端分别安装于机床的主轴与工作台上(或者安装在主轴与刀塔上),测量两轴运动形成的圆形轨迹,并将这一轨迹与标准圆轨迹进行比较分析,从而评价机床产生误差的种类与幅值。




1:API无线球杆仪



可测量的项目



API无线球杆仪,配合有多种针对性测量附件,可实现对于机床反向间隙误差、直线度误差、垂直度误差、刻度失配误差、滑动误差、伺服误差、爬行误差等关键误差参数的快速测量和综合评估。

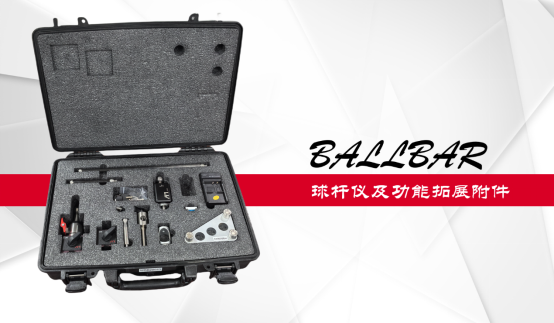

2:API球杆仪及加长杆等功能拓展附件



适用及特点



API无线球杆仪可广泛适用于各式数控车床、立式/卧式加工中心等,可以在360度路径范围内进行测量、识别、诊断机床和伺服系统的误差。采用电池供电以及蓝牙数据传输的方式,实现8小时工作续航,真正做到流畅的无线测量及数据传输。小巧的机身和外形设计,让其在拥有高性能的基础上,充分适用于各测量环境,即便狭小空间内,亦可发挥极致检测性能。



主要性能参数:



分辨率:0.075μm

精度:±(0.5+0.1%L)μm

范围:±1.5mm

采样率:1000Hz




3:API无线球杆仪应用现场



操作简单便捷



API结合实际应用开发的VeriCal软件,标记明确、指示清晰,可配合测量者直观地实现对检测数据的收集与分析,快速找到问题原因,画出误差图并出具检测报告。

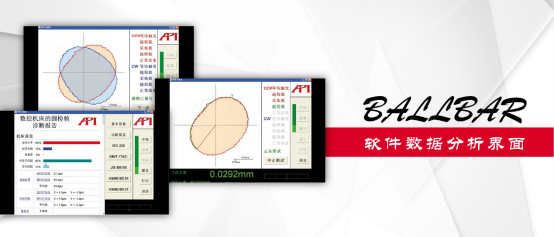

4:球杆仪软件数据分析界面






    完备的机床诊断组合解决方案



除球杆仪外,API的MTC(Machine Tool Calibration,机床检测校准)系列产品中,还有:XD Laser激光干涉仪(提供机床21项参数误差高效校准,5倍效率提升)、Swivelcheck角摆检查仪(解决包含ABC角的所有机床转角误差问题)、以及SpindleAnalyzer主轴分析仪(对主轴动态及热变形误差实时监测分析)。从各个方面对数控机床的高精度表现提供保障,为您的生产保驾护航。

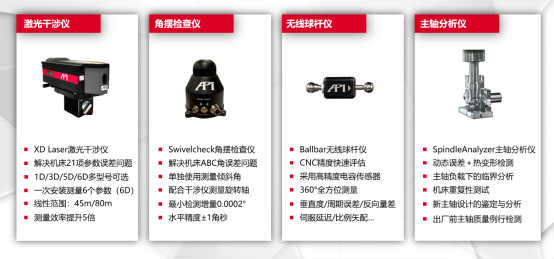

6:API机床校准系列产品及特点简介



关于API



API品牌由Kam Lau博士在1987年创立于美国马里兰州的罗克韦尔,是激光跟踪仪的发明者,同时持有多项全球领先测量科技的专利,是精密测量科技领域的引领者;API自成立以来,始终致力于机械制造领域精密测量仪器和高性能传感器的研发和生产,产品已广泛应用于世界各国的先进制造领域,并在坐标测量和机床性能测试的高精度标准方面处于领先地位。




7API公司总部大楼
