大型工件测量划线解决方案

关于大型工件划线

大型工件由于其体积庞大、重量重，如果使用传统工具进行其测量与标记划线，就需要操作者具有非常丰富的经验，但即便如此，由于体积和重量过大，操作过程中也难免受到外界因素干扰，故而其精度较难掌控，且消耗较多的时间成本。如果待处理工件在体积大、重量重的基础上，还具有弧形或其它不规则特征，其测量划线的难度就会大幅增长。

API大型工件划线解决方案

Saturn系列测量划线机，是API开发的既能有效完成复杂零部件、模型的三维空间测量测绘，又可代替方箱、划针、高度尺等进行划线作业的大型设备，尤其适用于工业生产现场对超大型工件、复杂构件等的多方位测量划线。

Figure 1.png

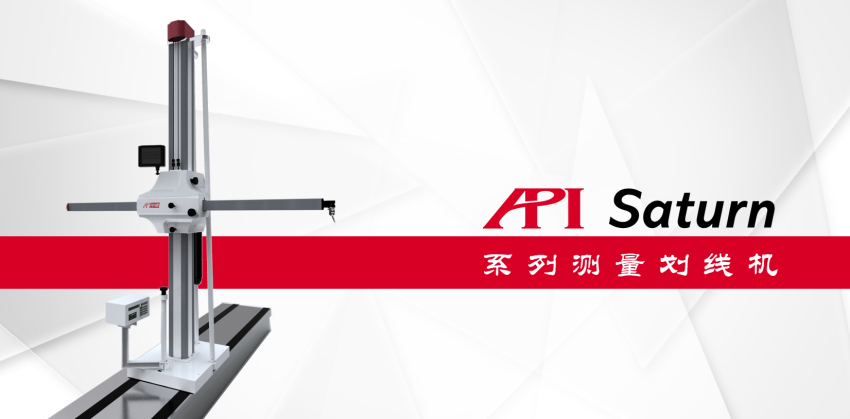

图1：Saturn系列测量划线机

优势特征

Saturn系列划线机，选用IP防护等级的精密位移传感器，且其X向采用机床导轨，可满足整机运行的平稳高精度；立柱及水平臂采用高强度轻质铝合金材料并经自然及人工时效、深阳极化处理，轻巧耐磨；Y方向采用了专利的结构设计，加强了悬臂刚性，以及有效消除了悬臂类设备Y方向的挠度变形；自由搭配选择手动、电动、激光划线等多种操作和工作模式，根据客户需求订制尺寸，极大程度方便实际应用。

Figure 2.png

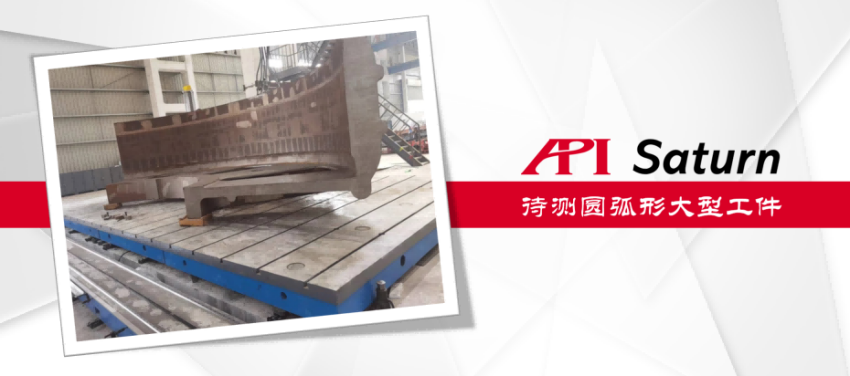

图2：本案例待划线大型圆弧工件

应用案例纪实

以下记录了Saturn划线机在某重工企业大型圆弧工件测量划线作业中的应用：

待处理工件：为三个120度圆弧工件，加工后拼接成圆形工件（如图2示意）。

实施步骤

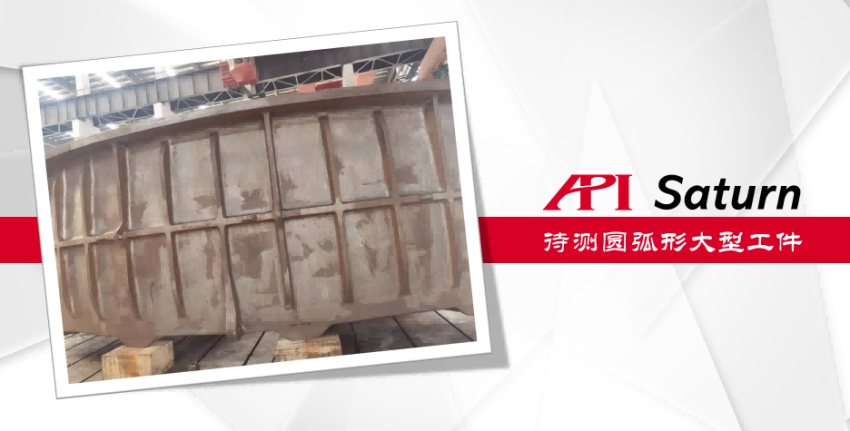

① 将铸件吊运至划线工作平台可调支撑工装上，使用划线机测量两个横梁钢管高度，调整构架下方支撑，使工件处于水平状态。如图3：

Figure 3.png

图3

② 使用API Saturn大型三维划线机，对划针测量端面两个孔分中心，返尺寸划两侧X轴点；

③ 按照端面两孔中心线起线，返尺寸划两侧Y轴点；

④ 两点之间连线，画出角度线；

⑤ 正反面均需划线；

⑥ 再划出端面线及特征线（请参考图4）；

Figure 4.png

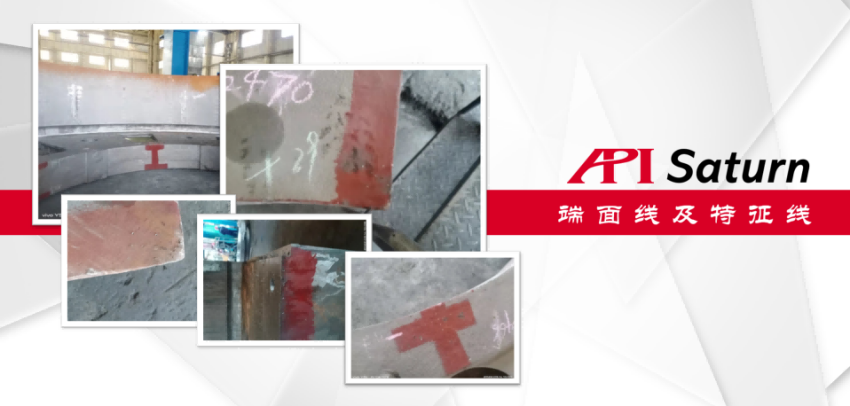

图4：端面线及特征线示意

⑦ 圆弧位置采用扫描后与数模对比，确定加工余量。然后进行加工。

Figure 5.png

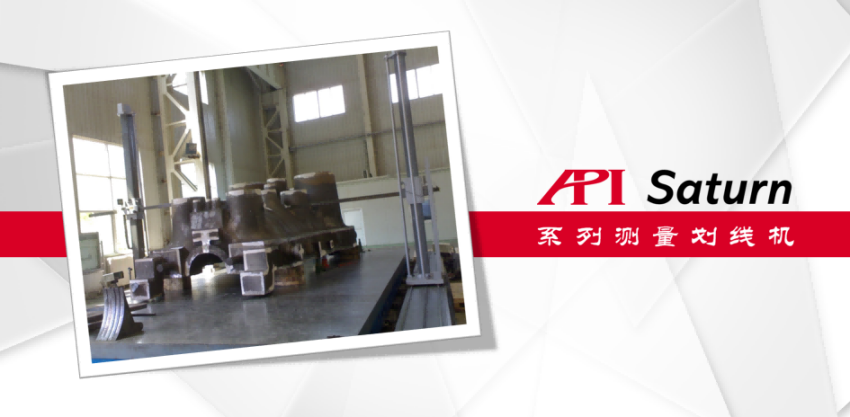

图5：本案例Saturn划线机

Figure 6.png

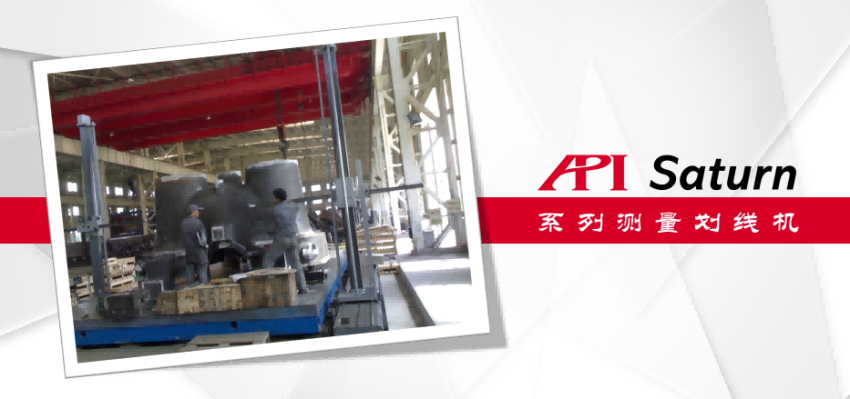

图6：划线作业进行中


图7：API公司总部大楼

关于API

API品牌由Kam Lau博士在1987年创立于美国马里兰州的罗克韦尔，是激光跟踪仪的发明者，同时持有多项全球领先测量科技的专利，是精密测量科技领域的引领者；API自成立以来，始终致力于机械制造领域精密测量仪器和高性能传感器的研发和生产，产品已广泛应用于世界各国的先进制造领域，并在坐标测量和机床性能测试的高精度标准方面处于领先地位。
