大型压缩机部件精密三维测量检测解决方案

大型压缩机及部件的三维检测需求

大型压缩机是石化、炼油、天然气输送等重大工业装置的核心动力设备，其运动部件通过曲轴、连杆推动活塞在气缸内往复做功，实现气体增压输送。整个机组由机身、中体、气缸、十字头滑道、轴承座等多个大尺寸部件精密装配而成。这些部件的几何精度，尤其是关键孔系、结合面的空间三维关系，直接决定压缩机运行的平稳性、振动水平、密封寿命和能效表现。

大型压缩机在高载荷下连续运行，任何微小的形位偏差都会被放大，引发偏磨、异常振动、活塞杆断裂甚至安全事故。因此，对其部件进行精密三维测量检测，是减少故障率的核心技术环节。通过高精度三维测量，可以提早发现加工偏差和变形，从而指导修整与调整，实现精密装配，保障设备性能和安全运行。

需要检测的内容

大型压缩机部件精密三维检测涵盖多种几何公差项目，精度要求通常达到微米级别。主要检测内容包括：

· 孔的位置度：机身主轴瓦孔、十字头滑道孔、气缸定位止口孔等相对于基准坐标系的空间位置偏差。这些孔决定了运动部件的安装位置，位置度超差会使活塞杆与填料、十字头与滑道等产生偏斜。

· 孔的圆柱度及同轴度：最为关键的是多个轴承孔之间的同轴度，例如机身前后主轴承孔、电机支座轴承孔与压缩机曲轴孔的同轴关系，

以及多列压缩机中各列十字头滑道孔的同轴度要求。通常检测精度要求在0.1mm。

· 端面平面度及平行度：中体与机身结合面、气缸端面、中体接筒法兰面等大平面的平面度，以及相对基准面的平行度，精度要求往往在0.02mm/m以内。这些结合面若不平或存在扭曲，会使密封垫受力不均，引起泄漏，并造成相关孔轴线歪斜。

· 距离和位置关系：各孔轴线到安装基准面的距离、机组地脚螺栓孔节圆位置等，确保部件能够顺利组装并达到设计相对位置。

这些检测对象往往尺寸庞大（机身长度可达十余米）、结构复杂、基准隐蔽，需要在大跨度空间内获取精确三维坐标，并依据基准体系进行多要素联合评价。

传统手段的不足

在激光跟踪仪测量技术普及之前，大型压缩机部件的三维检测主要依赖钢丝拉线、内径千分尺、框式水平仪、经纬仪、大型卡尺以及百分表组合测量等传统方法。而这些检测手段在实践中无论在测量精度还是稳定性上都相对受限。

由于大型压缩机部件在体积和重量上通常都较大，在大尺度测量时，传统工具很难实现整体测量，往往需要分段测量，这样就会引入更多的拼接误差以及人为误差，难于以较高的精度对工件整体情况实施评价。

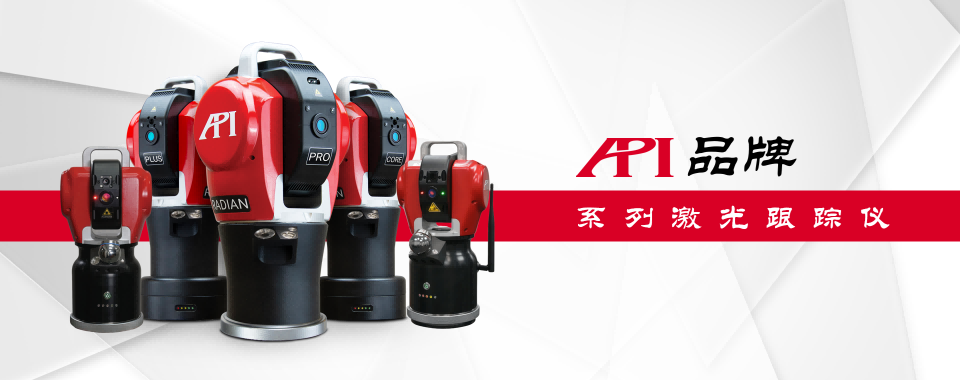

图1：API系列激光跟踪仪（型号从左至右：iLT / Radian Plus / Radian Pro / Radian Core / iLTx）

API激光跟踪仪测量解决方案

API激光跟踪仪，相较于传统的测量手段，其测量范围更大（半径80米），可在单站实现更广阔范围的数据测量采集，减少人为误差和转站误差。同时，API系列激光跟踪仪拥有微米级别的测量精度，且小巧便携，可轻松携带至大型部件现场实施检测，配备的“气象站”系统，可针对当值温度、湿度、气压等自动实施补偿，大幅提升检测效率。

测量时，操作者只需手持内置棱镜的激光跟踪仪靶球（SMR），激光跟踪仪会随即射出激光至靶球中心并锁定跟踪。操作者使用靶球贴合待测部件的待测位置做短暂停留，在靶球稳定期间，跟踪仪即以1000点/秒的测量速率对该空间点的空间坐标进行精准测量采集，并将数据实时同步至位于笔记本电脑端的测量软件中用于后续分析。

测量后的数据则可通过功能强大的三维测量软件（MeasurePro，Polyworks，SA，Metrolog、Verisurf等）进行全面分析，并根据需求自动出具检测报告，让测量得心应手。

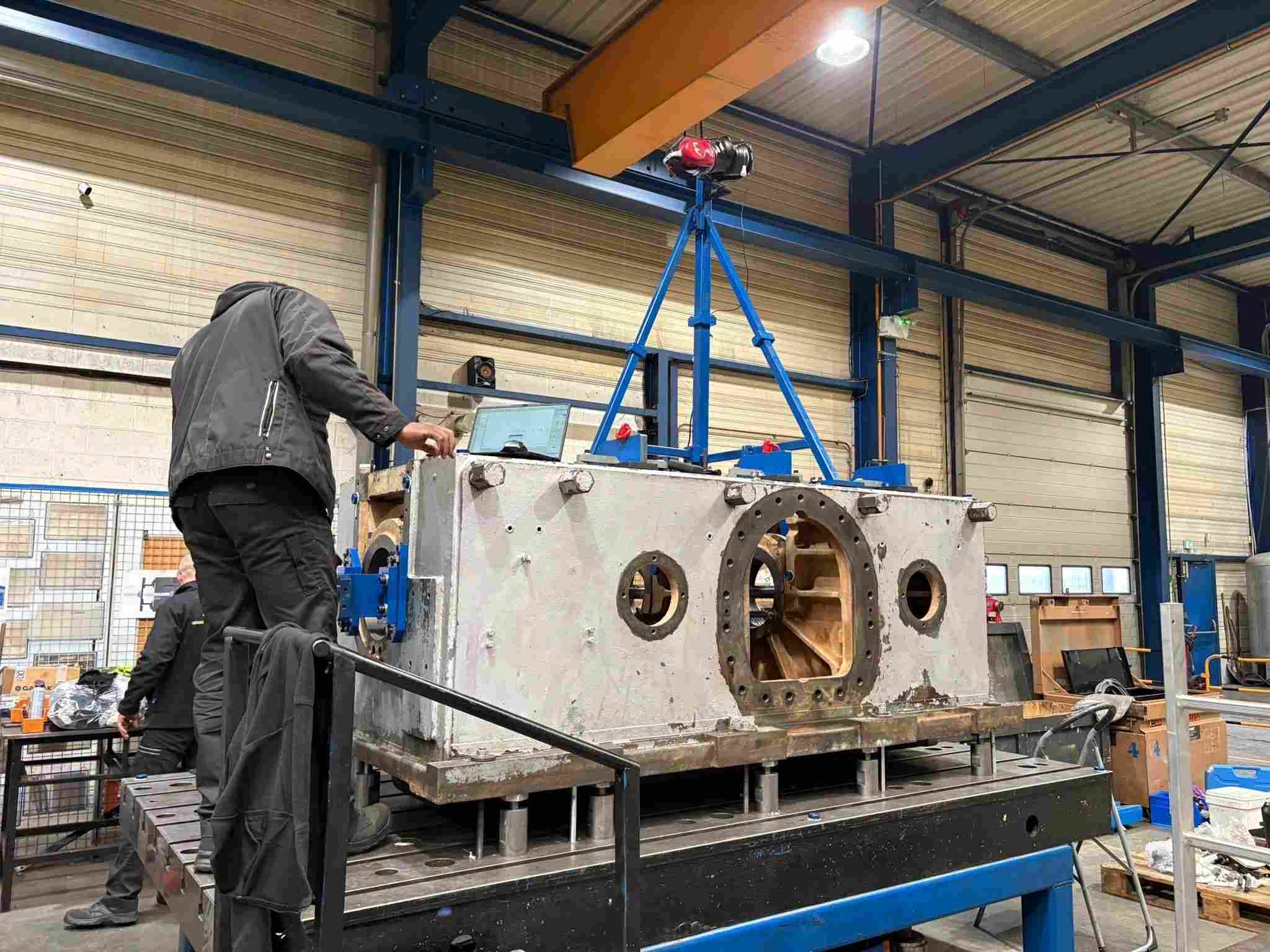

图2：本案例测量现场

测量现场

本案例中，主要实施的是针对大型压缩机部件中孔同轴度的检测。

现场，测量工程师先将API激光跟踪仪布设于工件旁合适位置，随后使用靶球在孔壁上测量采点，带所有空间点的数据采集完毕，即可在测量软件中，分别使用每一个孔上采集到的点最佳拟合构建圆柱，并计算出中心轴线的位置，最后即可实现几条中心轴线位置关系的比对，对其同轴度关系进行评价，达到测量检测的目的。

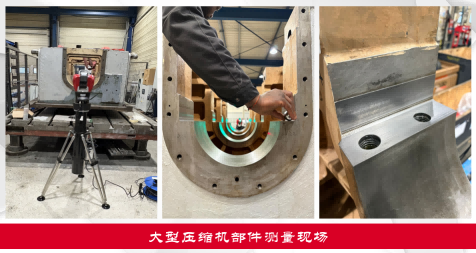

图3：大型压缩机部件测量现场

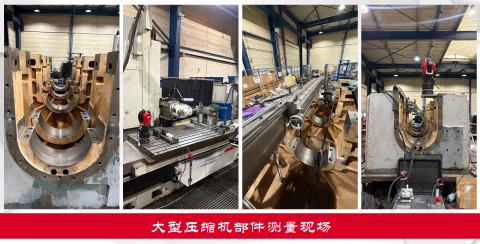

图4：大型压缩机部件测量现场


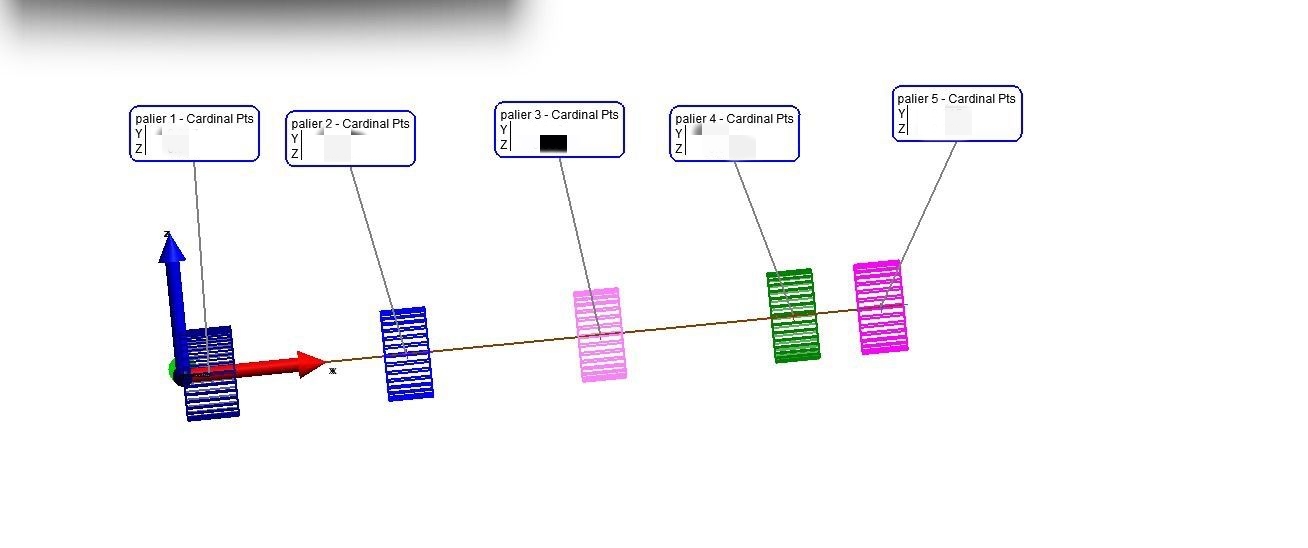

图5：测量数据与分析

更多拓展

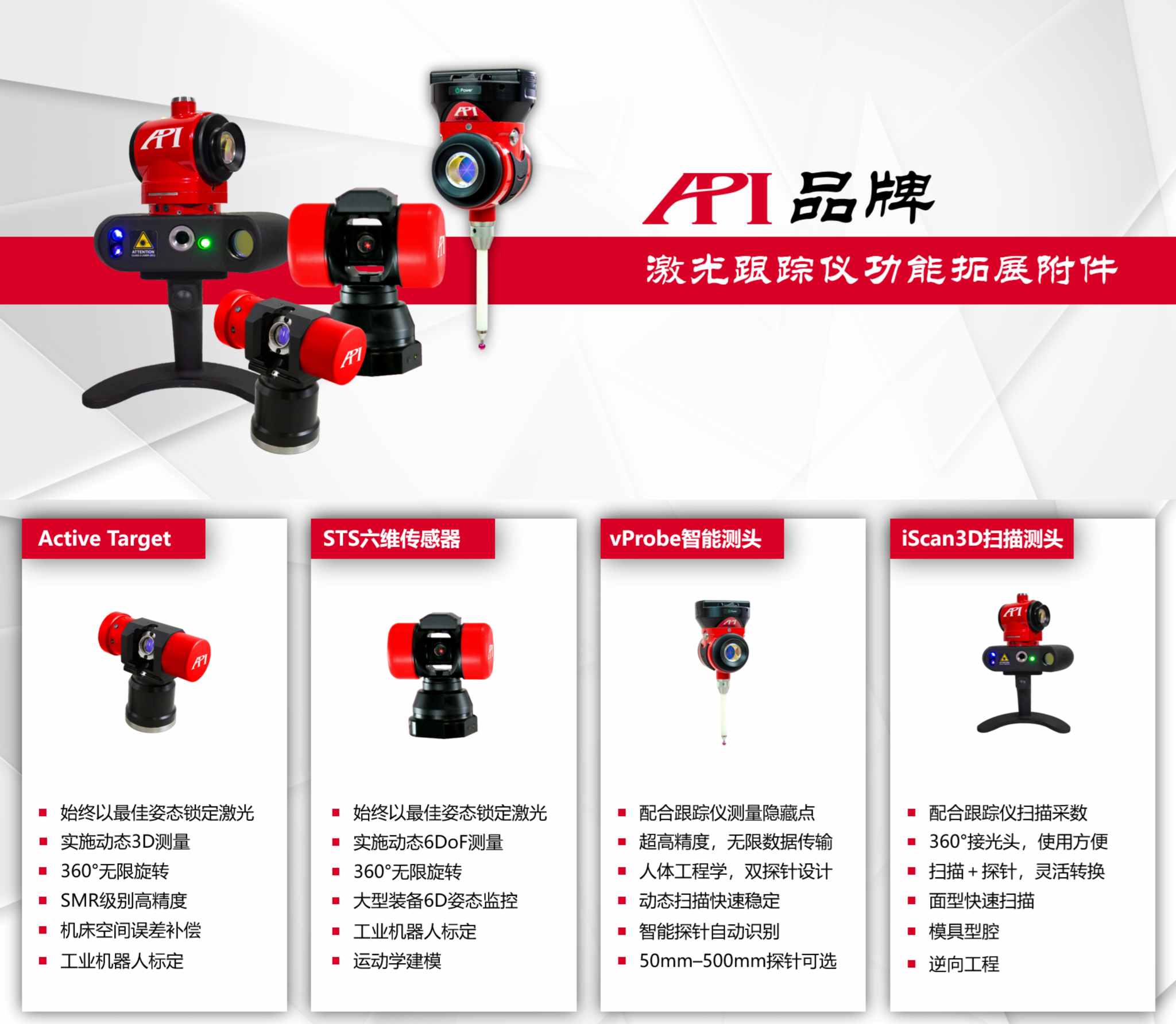

针对狭小空间以及有限的作业环境，API还自主开发了多种使用的激光跟踪仪功能拓展附件，例如本案例中使用到的90°转接环以及跟踪仪磁力底座，可在狭小空间内最大程度地发挥API激光跟踪仪的性能潜力。（请参考图1、图3）此外，还有适用于深孔和隐藏点位置检测、快速点云采集、自动化三维及六维测量检测的附件产品供选择。（请参考图6）
