关于划线机

划线机，是一款在工业生产，尤其是涉及到大型工件工业生产领域常用的测量设备。

划线，指的是在工件的毛坯或半成品表面上，根据图纸要求，精确地划出加工界限、基准点、基准线等的过程。明确标记，为后续加工操作提供“行动指南”。而划线机，就是用来完成这项工作的专用设备。

划线的目的&用途

划线是制造业，尤其是单件、小批量生产或大型工件（如机床床身、列车车架、船舶发动机缸体、风电变速箱壳体等）加工中一道不可或缺的工序。其主要用途可以归纳为以下几点：

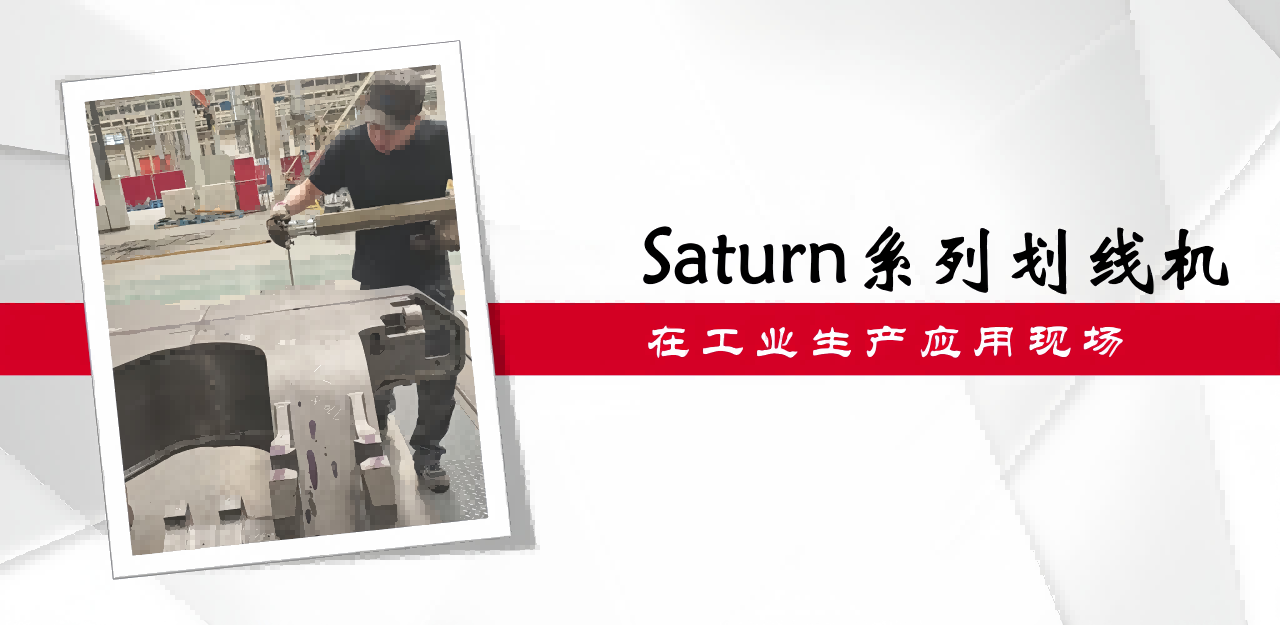

图1：API Saturn系列水平臂式测量划线机应用现场

1. 确定加工余量，分配材料（“找余量”）

目的在于：检查毛坯件的尺寸、形状和位置是否满足加工要求，并合理地分配各个表面需要切削掉的金属层厚度（余量）。

在铸件、锻件等毛坯件中，经常会存在尺寸误差、变形、表面不平等问题。直接上机床加工，很可能出现一边切得过多（浪费工时、甚至报废），另一边却切不到位的情况。那么使用划线机在加工前进行划线工作，就可以预先发现这些问题。

通过测量，找到工件待加工表面上最凸出的点，以这个点的余量为基准，在整个表面上划出一条均匀的加工界限，确保整个面都能被切削到，且不会因余量不均而影响到整个加工流程。

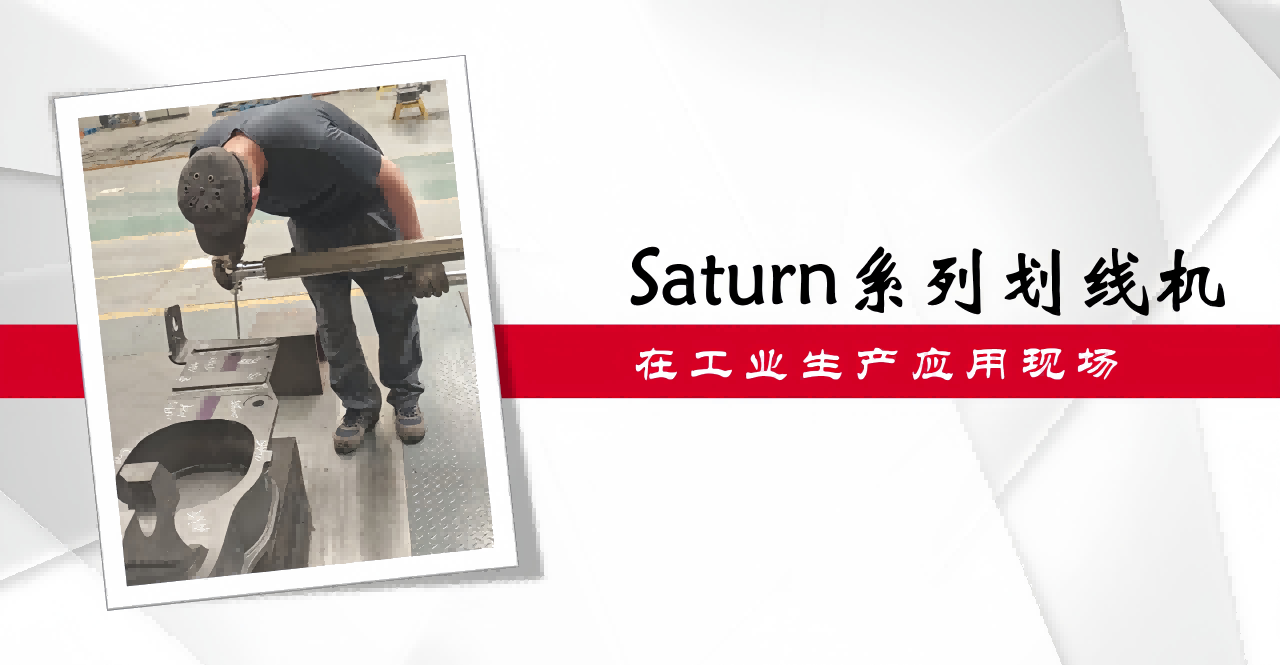

图2：API Saturn系列水平臂式测量划线机应用现场

2. 为加工提供明确的依据

在毛坯件精加工前，使用划线机划出的相应的标记线条和冲眼是机床操作工和装配工的“地图”。通过划出工件的基准中心线、对称线、各孔的中心位置十字线等，作为装夹定位和找正的依据，并可明确标示出哪里需要铣削、哪里需要钻孔、孔的直径多大、螺纹孔的位置等。后续按照标记指引加工，一目了然、提升效率。

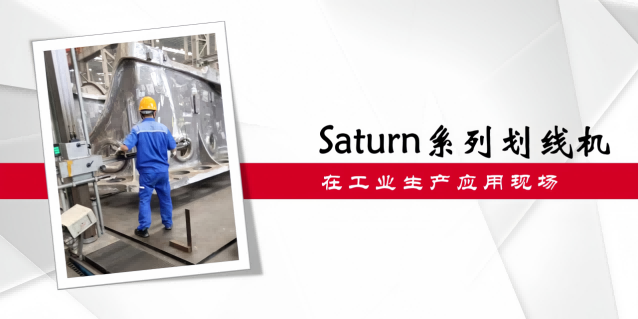

图3：API Saturn系列水平臂式测量划线机应用现场

3. 发现毛坯缺陷，通过“借料”及时止损

通过划线检查毛坯件是否有无法通过加工补救的缺陷，如砂眼、气孔、裂纹位置过于恶劣，或者铸造偏移严重等。当发现毛坯件有上述局部缺陷或尺寸偏差时，操作者可以通过移动划线的基准位置，将加工线“借用”，把缺陷部分切削掉，或者将有限的材料余量重新分配，从而挽救一个原本可能报废的毛坯件。这在加工大型贵重零件时意义重大，可有效降低废品率，为生产节省成本。

4. 后续的检验与校正

加工完成后，可以依据这些保留的标记作为基准，来检验加工后的尺寸和位置精度是否正确。且在装配过程中，这些标记划线也是零件对中、找平的重要视觉参考。

API划线机解决方案

API品牌结合丰富的技术积淀以及时刻对生产前沿的关注与探索，开发了Saturn系列水平臂系列划线机，为工业生产流程提供便捷与优化解决方案。基于应用侧重点，API为您提供Saturn P、Saturn M、以及Saturn E型号的水平臂式测量划线机（也称悬臂式测量划线机）：

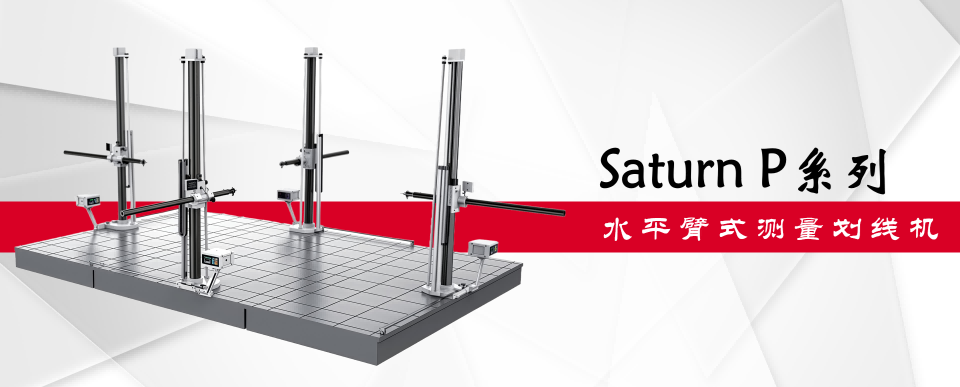

图4：Saturn P系列水平臂式测量划线机

1、Saturn P水平臂式测量划线机

Saturn P型号测量划线机可满足设备X向在开槽平台上的轻便移动和转向，其特点如下：

√ 选用高IP防护等级的精密位移传感器；

√ 立柱、水平臂采用高强度轻质铝合金材料制造，经过自然及人工时效、阳极化处理，轻巧耐磨，保障整机运行稳定；

√ 超硬质铝合金材料更好地保护磁栅传感器，彻底杜绝“失磁”现象的发生；

√ Y方向采用中心钢制支撑及优化微调结构，有效抵消悬臂类设备Y方向挠度变形；

√ 数显系统，采用直流机箱，无外部线缆，应用方便利落。

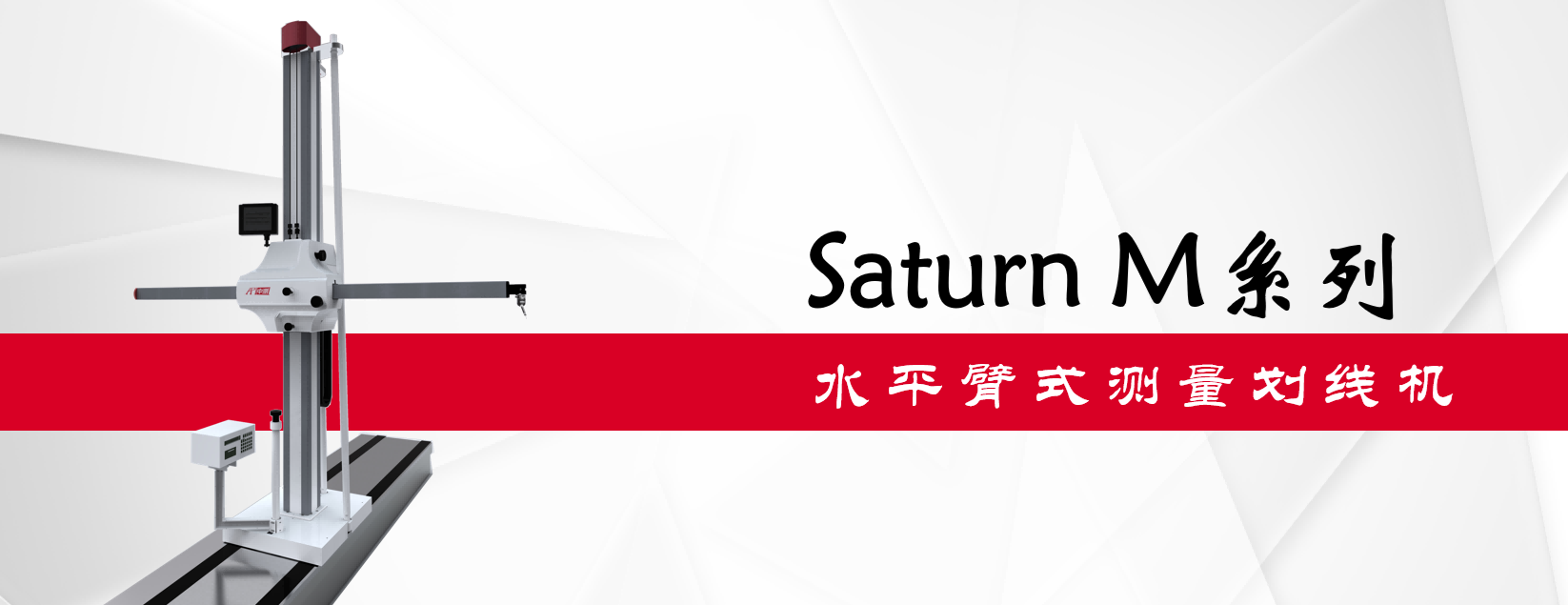

图5：Saturn M系列水平臂式测量划线机

    2、Saturn M水平臂式测量划线机

Saturn M型号水平臂式测量划线机既能有效完成复杂零件、模型的三维空间测量测绘，又可代替方箱、划针、高度尺等进行划线检测。尤其适用于工业生产现场对超大型覆盖件、复杂结构件等的多方位测量划线、以及汽车摩托车行业的造型和设计工作。

除具有上述Saturn P型号的各项优势特点外，Saturn M的X向还采用了机床导轨，进一步提升运行的平稳性；且配备有多型号的划针头组件，满足现场各种测量需求。

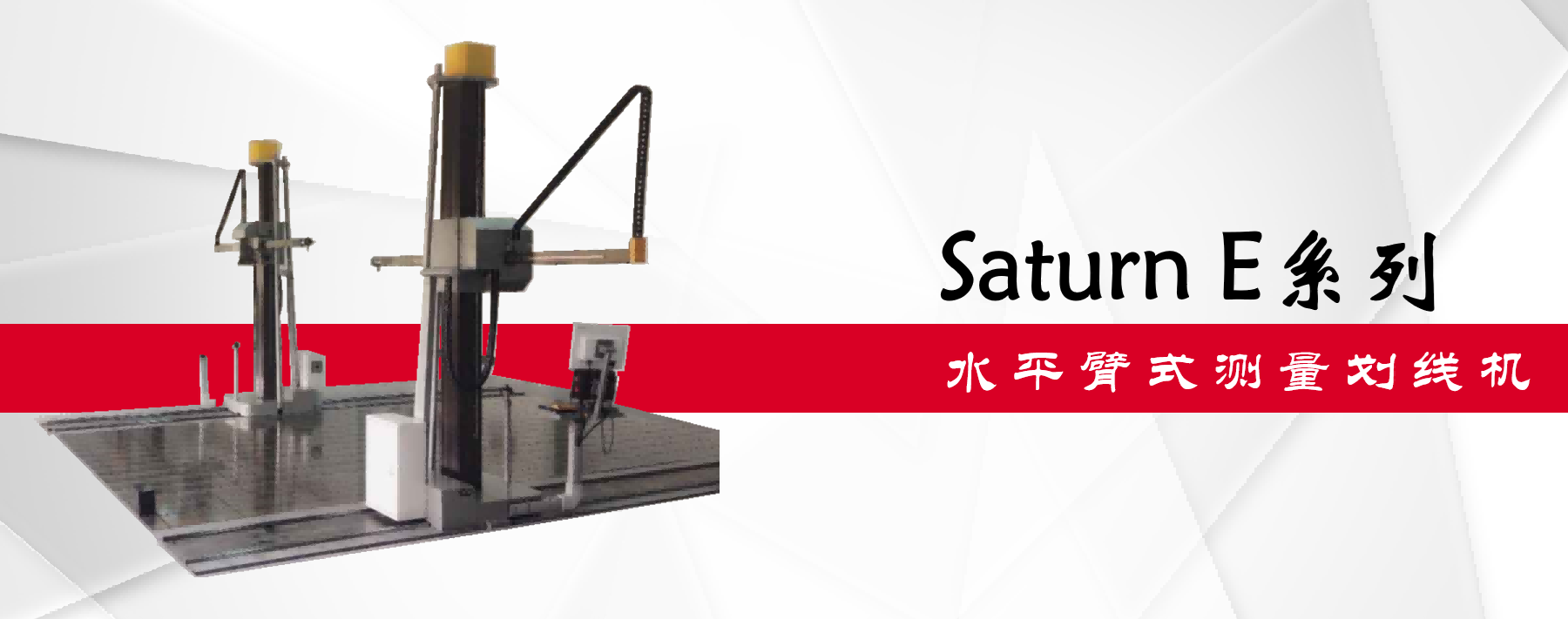

图6：Saturn E系列水平臂式测量划线机

    3、Saturn E水平臂式测量划线机

Saturn E型号水平臂式测量划线机为针对大行程、测量更为方便快捷而设计制造。其主机及控制系统配合流畅、经久耐用，是一款方便适用的现场型大型三坐标检测划线设备。具有如下优势特点：

√ 手持盒操控好，无极调速，丰富的功能设置；

√ 完善的三轴运动保护功能，使系统适用更加安全可靠；

√ 系统集成有离合机构，满足电动/手动切换的使用需求，现场适用性佳；

√ 选用高性能直流伺服电机，保证系统的快速响应。

总结

在制造业中，划线是一项承上启下的关键检验和预备工序，位于“毛坯”和“精加工”之间，起到了规划、检验、指导和止损的核心作用。

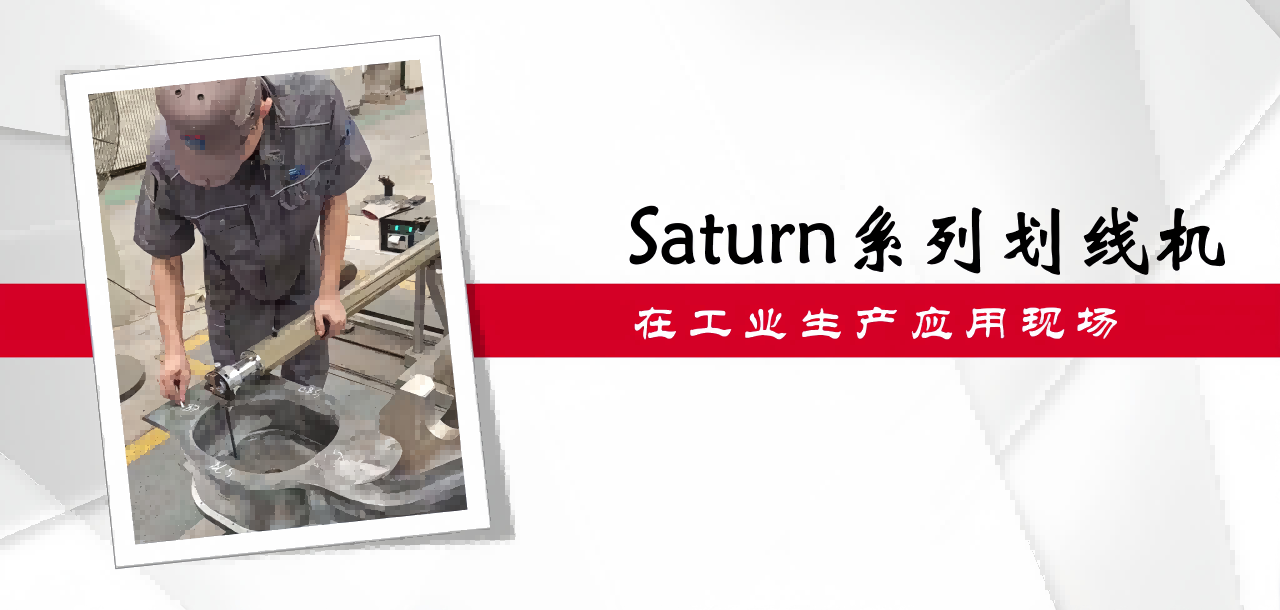

图7：划线机应用 - 铁路机车转向架“找余量”

API Saturn系列划线机，进一步将传统划线工艺提升到了数字化、自动化、高精度的新水平，在现代智能制造和质量控制中为操作者提供了更加便捷、更加高效的执行方式，并进一步为工业生产中降低废品率、提升效率、优化操作流程、减少成本提供了有力保障。

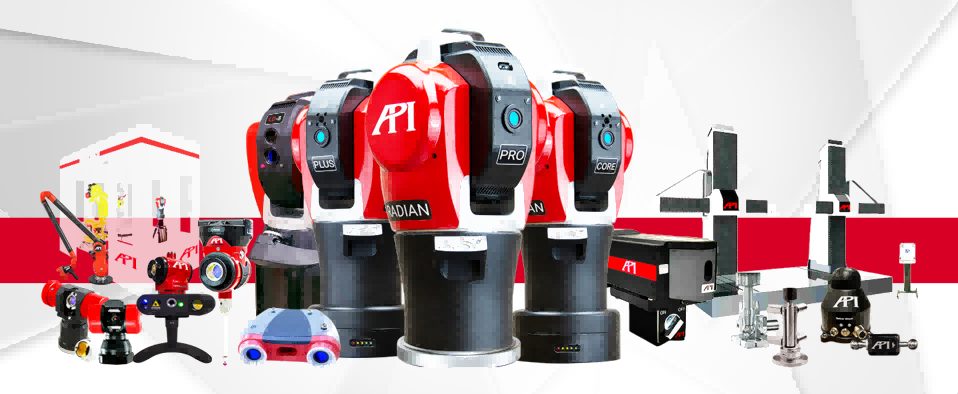

图8：API品牌各系列精密测量产品

    更多拓展

    除水平臂式划线机系列产品，API还为您提供各式品牌自主研发制造的精密测量仪器及高性能传感器，包括：Radian激光跟踪仪、iLT激光跟踪仪、9D激光雷达、Core/Plus/ProGAGE系列关节臂测量机、XD Laser六维激光干涉仪、Swivelcheck角摆检查仪、球杆仪、SpindleAnalyzer机床主轴分析仪、极柱坐标测量机、肖氏硬度计、RPM-DH机器人校准软件、MeasurePro三维测量软件等，在尺寸精密测量领域为您提供硬/软件的全方位解决方案，为生产保驾护航。

图9：API公司总部大楼

关于API

API品牌由Kam Lau博士在1987年创立于美国马里兰州的罗克韦尔，是激光跟踪仪的发明者，同时持有多项全球领先测量科技的专利，是精密测量科技领域的引领者；API自成立以来，始终致力于机械制造领域精密测量仪器和高性能传感器的研发和生产，产品已广泛应用于世界各国的先进制造领域，并在坐标测量和机床性能测试的高精度标准方面处于领先地位。
