关于光刻机基座精密三维检测的重要性

在半导体制造领域，光刻机被誉为“皇冠上的明珠”，其工艺水平直接决定了芯片的制程精度与性能。光刻机在工作时，需要在一个近乎绝对稳定的环境下，将纳米级线宽的电路图案精准投射到晶圆上。作为光刻机的物理承载基础，基座的安装精度至关重要。基座不仅需要承受数吨甚至数十吨的设备重量，更需确保光刻机在高速、高精度运动过程中，其参考基准的长期稳定性。任何微小的倾斜、沉降或变形，都可能被放大为光刻过程中的对准偏差，导致良率下降甚至设备损坏。因此，对光刻机基座进行高精度的三维空间检测，是保障光刻设备发挥设计性能、实现芯片稳定量产的关键前提。

检测内容

在光刻机基座的安装与调试过程中，精密三维检测主要包含以下几个核心方面：

1、基座台面水平：基座台面的水平度是光刻机安装的“零位基准”，通常要求整体水平度达到微米级，以确保光刻机运动导轨的直线度与水平度满足设计指标；

2、孔位尺寸及位置度：基座上分布有大量用于固定光刻机主体、减振装置及辅助设备的螺纹孔、定位销孔，这些孔位的直径、垂直度以及与理论设计位置的三维偏差，必须严格控制在允许公差内，否则将导致设备无法安装或产生安装应力；

3、各个基座组合后的位置调整：大型光刻系统往往由多个独立基座（如曝光单元基座、量测单元基座、晶圆传输基座等）共同支撑，在安装阶段，需对各基座之间的相对位置（包括间距、平行度、高差等）进行动态调整，确保所有基座构成一个统一的、高刚性的承载平台。

传统检测手段的不足

传统上，对于此类大型精密基座的检测，常采用电子水平仪、千分尺、经纬仪及三坐标测量机（CMM）等工具。然而，这些方法各有局限：

· 效率相对较低：如使用电子水平仪测量一个大型基座台面，需人工逐点布设、逐点测量，耗时数小时且难以覆盖全局；

· 测量基准相对较难统一：孔位位置度与台面水平度的测量往往分开进行，使用不同基准，易引入累积误差；

· 缺乏全局协同分析：对于多个基座组合后的位置调整，传统工具难以在统一坐标系下实时反馈各基座间的三维空间关系，调整过程依赖经验，反复试错，效率低且精度难以保证；

· 数据完整性相对较差：传统测量方式多为离散点测量，无法形成完整的三维模型数据，后期分析与追溯较为困难。

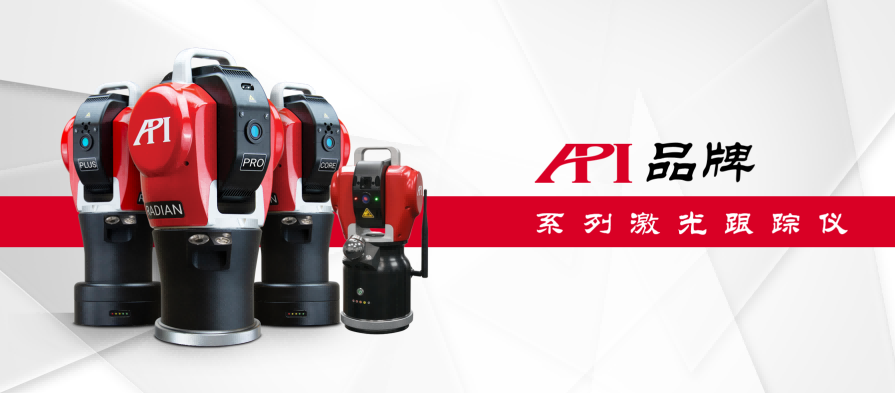

图1：API品牌激光跟踪仪（自左至右型号：Radian Plus / Radian Pro / Radian Core / iLT）

使用Radian激光跟踪仪实施检测的优势

API品牌的Radian激光跟踪仪凭借其高精度、大尺寸、动态测量及实时反馈的特性，为光刻机基座检测带来了革命性提升：

1、超高精度+大量程：Radian系列激光跟踪仪拥有微米级别的空间测量精度，加持以超过80米的测量半径，可完全覆盖光刻机基座测量范围，并在数十米量程内保障光刻机基座的检测要求；

2、统一坐标系：通过激光跟踪仪建立全局坐标系，可将台面水平、孔位测量、多基座组合调整等所有检测内容在同一基准下完成，消除基准转换误差；

3、高效全面：Radian系列激光跟踪仪拥有1000Hz的数据采集速率，可快速采集空间点云数据，实现基座几何特征的快速清晰检测；

4、实时动态引导：在调装过程中，Radian激光跟踪仪可实时显示当前被测点与理论位置的偏差，以动态数据引导操作人员进行精准调整，变“检测-调整-复检”的串行模式为“实时调整-实时验证”的并行模式。

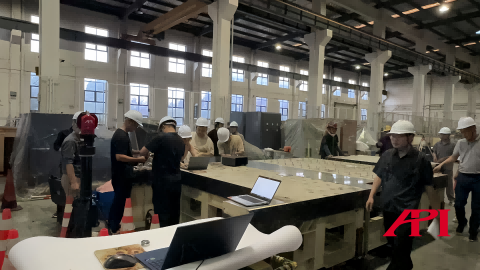

图2：本案例测量现场（1）

检测的实施

① 跟踪仪布设

将Radian激光跟踪仪安置在光刻机基座安装现场的稳定地基或三角架上，确保其通视条件良好，能够覆盖所有待测基座及测量点位，建立初始坐标系。

② 测量过程

操作人员手持内置棱镜的高精度反射靶球（SMR），依次触碰待测特位置，或贴合工件进行滑动；激光跟踪仪随即跟踪靶球的中心点位置并实时测量，将靶球中心点的空间坐标数据反馈至软件记录，用于后续分析。对于基座台面水平度测量，在台面规划采集路径，连续采集点位坐标数据即可；对于孔位尺寸及位置度测量，通过将靶球置于专用销座中，使用座销贴合孔壁采集数据，随后使用数据拟合并计算分析对每个关键孔位（定位销孔、螺纹孔）的中心坐标、孔径、周长等数据，即可实现位置度的评估。

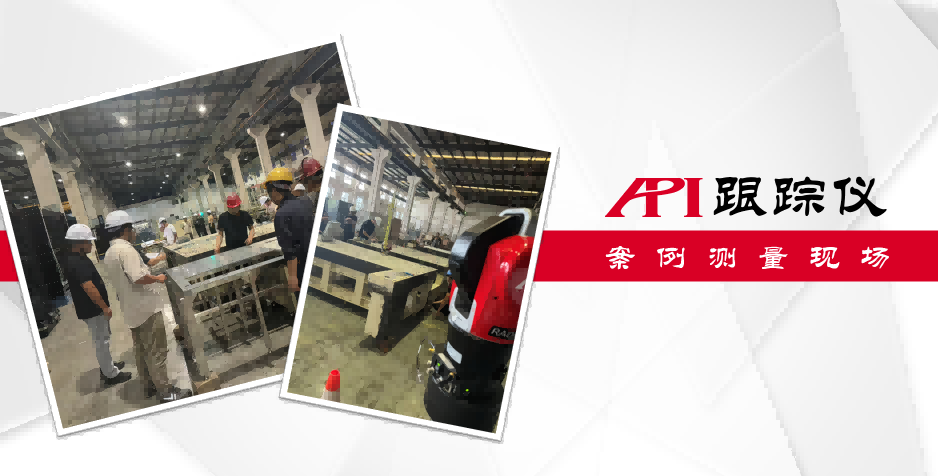

图3：本案例测量现场（2）

③ 数据分析

所有测量数据实时传输至配套的软件系统（如SpatialAnalyzer、PolyWorks、Verisurf、Metrolog、MeasurePro等）。软件在统一的全局坐标系下，对基座台面水平度数据进行平面拟合，生成彩色等高线图，直观显示整体平面度误差及局部凹凸区域；针对孔位尺寸及位置度，软件将自动拟合，自动计算每个孔位的X、Y、Z偏差，从而实现对位置度的评估，并以列表或色谱图形式输出，快速标识超差点。

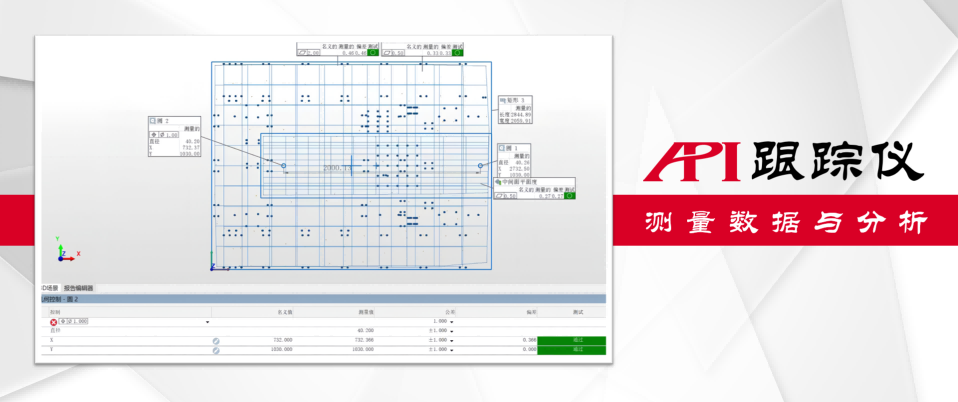

图4：测量数据与分析

④  出具分析报告

软件自动生成检测报告，报告包含台面水平度分析图、孔位位置度偏差列表、三维偏差云图等，所有数据可追溯、可存档，为基座验收及后续光刻机安装提供精确的数据凭证。

⑤ 调装功能

针对各个基座组合后的位置调整，Radian激光跟踪仪将多个基座（如A、B、C基座）的关键基准点（如基准销孔、角点）纳入统一坐标系。软件设定理论设计坐标后，实时显示各基座当前的实际位置与理论位置的偏差值（ΔX、ΔY、ΔZ、俯仰角等）。操作人员根据屏幕上的动态偏差数据，通过基座下方的精密调整机构（如顶丝、楔形垫铁）进行微调，直至所有基座的空间位置及相对姿态均达到设计公差范围内。整个过程实现了“所见即所得”的精准闭环控制。

总结

Radian激光跟踪仪在半导体光刻机基座安装调试检测中的应用，解决了传统检测方法量程与精度不足、效率相对低下、基准不易统一、及调装相对困难等核心痛点。其高精度、大尺度、实时动态测量的能力，不仅确保了基座台面水平度、孔位位置度及多基座组合位置调整的精密可控，更通过数字化、可视化的数据管理，为半导体高端装备的精密安装提供了坚实的技术保障。Radian激光跟踪仪的应用显著提升了安装效率与质量，有力支撑了芯片制造前端环节的精度需求，已成为半导体行业精密工程领域不可或缺的核心测量工具。

图5：API公司总部大楼
