大型制糖设备与三维测量检测的重要性

大型制糖设备是糖厂生产的核心，涵盖从原料预处理、糖分提取、糖汁清净、蒸发结晶到分离干燥的全流程装备，主要包括甘蔗压榨机、甜菜连续渗出器、结晶罐、分蜜机等。这些设备普遍具有非标设计、结构庞大、连续运行的特点，且长期处于高温高湿、重载振动的恶劣工况环境中。

对大型制糖设备实施三维测量检测至关重要。一方面，设备的安装精度直接影响糖分抽出率和运行稳定性，例如压榨机辊轴的平行度偏差过大会导致蔗汁抽出率下降、设备磨损加剧；另一方面，进口或老旧设备常面临图纸缺失问题，三维测量可通过逆向工程实现备件精准制造。更重要的是，从依靠经验的传统检修升级为基于精准数据的数字化维修，已成为制糖行业设备管理的重要环节。

大型制糖设备三维检测的特点与挑战

① 检测对象与核心指标

大型制糖设备的三维检测主要关注以下关键部位和形位公差：

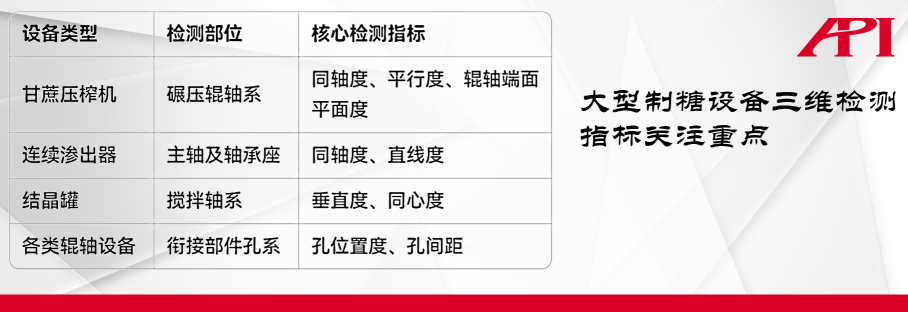

图1：大型制糖设备三维检测指标关注重点

这些检测指标的精度要求通常达到0.05mm-0.1mm级别，核心部件甚至要求更高。

② 传统检测手段的不足

在引入激光跟踪仪等现代测量技术之前，制糖设备检测主要依赖传统方法，在功能实现与测量效果上都存在明显局限：

（1）工具繁杂、流程繁琐：传统测量需要携带多种工具（如拉钢丝、百分表、水平仪、塞尺等），针对不同测量任务分别规划方案，工作流程复杂；

（2）人为误差较难避免：由于人为因素介入较多，测量结果的一致性相对较差，误差控制困难；

（3）大尺寸测量能力不足：传统三坐标测量机和关节臂在量程上较难满足大型制糖设备长达数米至数十米的测量需求；

（4）效率相对低下、停机时间长：传统测量需搭设大量脚手架，耗时、危险，导致糖厂大修周期延长；

（5）恶劣环境适应性差：制糖现场存在粉尘、油泥、高温高湿环境，传统光学仪器易受干扰。

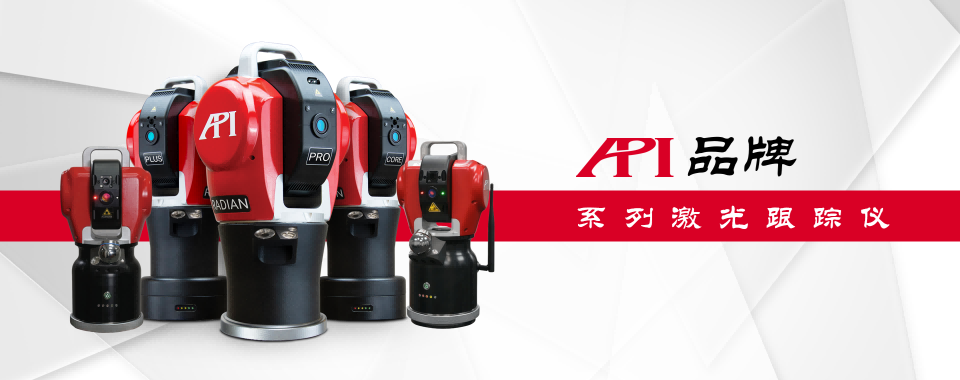

图2：API系列激光跟踪仪（型号从左至右：iLT / Radian Plus / Radian Pro / Radian Core / iLTx）

API激光跟踪仪在制糖设备检测中的优势

API品牌Radian系列以及iLT系列激光跟踪仪凭借其卓越性能，为大型制糖设备三维检测提供了高效解决方案：

① 大尺寸高精度测量能力

API系列激光跟踪仪均拥有微米（μm，1/1000mm）级别的测量精度，测量范围可达160米，尺度可覆盖制糖厂各类大型设备的检测需求。无论是长达十余米的压榨机辊轴系，还是大型结晶罐的垂直度测量，均可实现全量程高精度检测。

② 极致便携与灵活安装

Radian系列激光跟踪仪体积小巧、高度集成，可根据现场实际情况垂直、水平、倒置或任意角度倾斜安装。这一特性在空间受限的制糖设备检测现场尤为实用，例如在狭窄的压榨机机架间测量孔系同轴度时，可将跟踪仪灵活安置在最佳测量位置。后续推出的iLT系列激光跟踪仪，更是在Radian系列的基础上，进一步将体积和重量再缩减进50%，轻松适用于极致狭小测量空间以及外出便携。

③ 恶劣环境适应性

制糖现场存在粉尘、糖分附着、油泥等污染，API系列激光跟踪仪均拥有高IP防护等级，可有效避免粉尘和油泥侵扰，即便在恶劣工况下也能稳定完成测量任务。

④ 高效的数据采集能力

测量时，操作者手持靶球（SMR）碰触待测部位，跟踪仪以1000Hz的采数速率实时采集三维坐标数据。稳定点单点测量仅需数秒（可根据实际需求设定），并可实现实时轨迹测量及自动化测量采数，大幅提升现场作业效率，缩短糖厂大修停机时间。

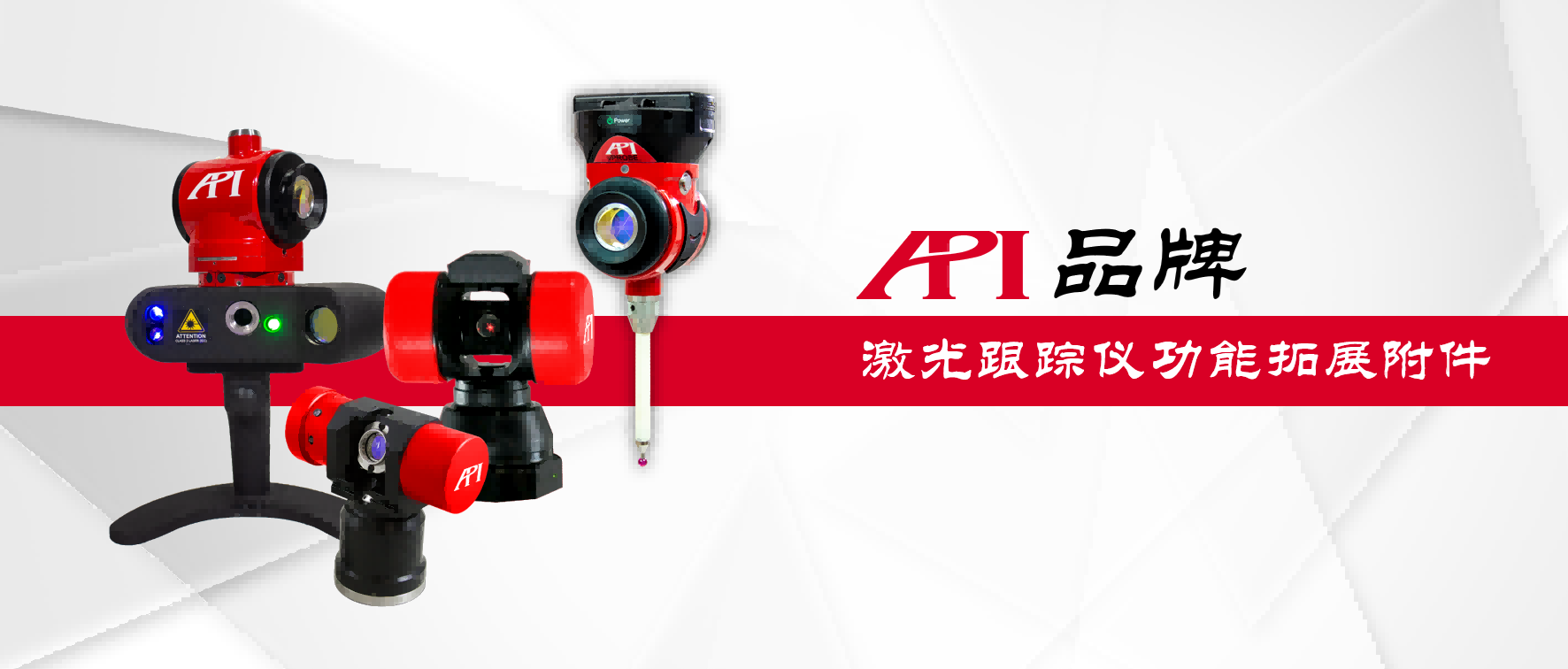

图3：API跟踪仪功能拓展附件

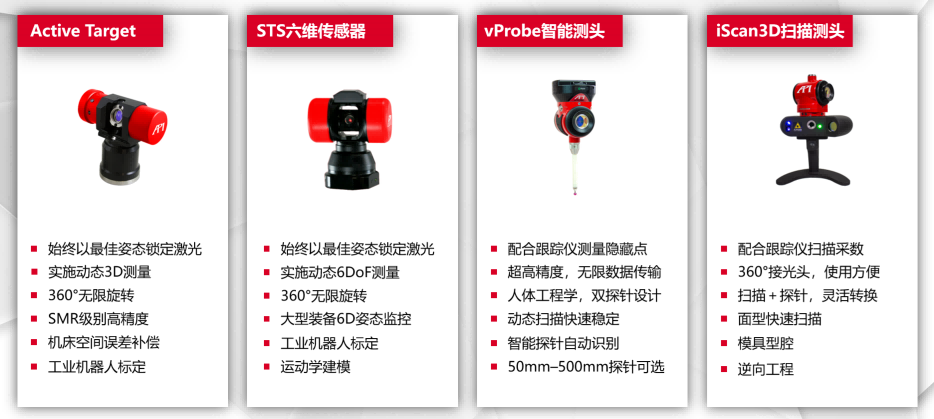

图4：API跟踪仪附件功能简介

⑤ 功能拓展与软件支持

配合vProbe隐藏点测头等附件，可测量深孔、凹槽等复杂部位。配套的测量软件支持形位公差分析、数模比对、逆向工程等功能，满足制糖设备检测的全方位需求。

API激光跟踪仪可与市面主流测量软件如：Polyworks、SA、Metrolog、Verisurf等兼容适配，方便快捷融入客户现有测量体系。API还结合工厂及实验室现场需求，自主编写了Measure Pro测量软件，可高效适配集成API所有测量设备，配合实现数据的采集与分析，构建API全面测量生态解决方案。

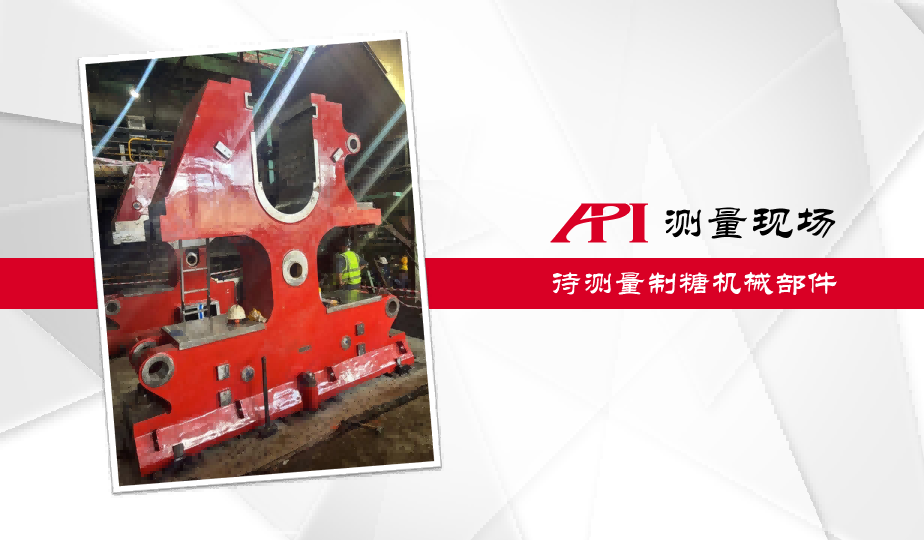

图5：本案例中待测量的制糖机械部件

现场测量实例展示：大型榨糖机碾压辊孔系同轴度与平行度检测

① 测量背景

测量现场位于南非德班的某大型制糖企业。

大型榨糖机的碾压辊是压榨工序的核心部件，其安装基座 - 两侧机架上的轴承安装孔的同轴度与平行度，直接决定了碾压辊的运行状态。若孔系同轴度超差，会导致辊轴受力不均、轴承过热、磨损加剧，严重影响榨糖效率和设备寿命。本案例中，需对该压榨机两侧机架上的多个轴承孔进行精密三维检测。

② 传统检测方法的困境

该压榨机机架长度超过6米，两侧轴承孔间距大、空间位置复杂。传统方法需拉钢丝配合内径千分尺逐孔测量，需要两人配合操作，耗时长达半天以上，且受钢丝垂曲度、人为读数误差影响，精度难以保证。

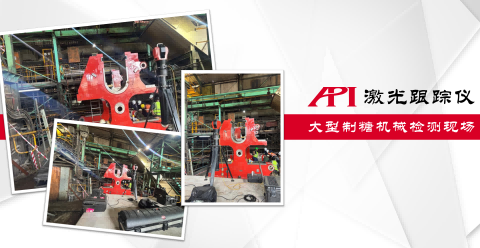

图6：本案例测量现场

③ API激光跟踪仪检测过程

第一步：现场布设与仪器就位

现场使用的API品牌的Radian Core激光跟踪仪，开始测量前，需将API Radian激光跟踪仪架设在压榨机机架前方合适位置，确保能够通视所有待测轴承孔。由于Radian可灵活安装，工程师可根据现场空间条件将其调整至最佳观测角度。

图7：API跟踪仪靶球与圆柱销测量附件

第二步：数据采集

使用靶球（SMR）配合圆柱销球座的方式进行测量（请参考图5示意）。将靶球吸附于圆柱销球座顶端，然后将球座的柱销部分贴合各轴承孔的内壁，沿孔圆周均匀采集多个点。跟踪仪实时追踪靶球位置，以1000Hz的频率采集每个点的三维坐标。

每完成一个孔的圆周采点，测量软件自动拟合出该孔的圆心坐标和轴线方向向量。依次对两侧机架的所有轴承孔进行同样操作。

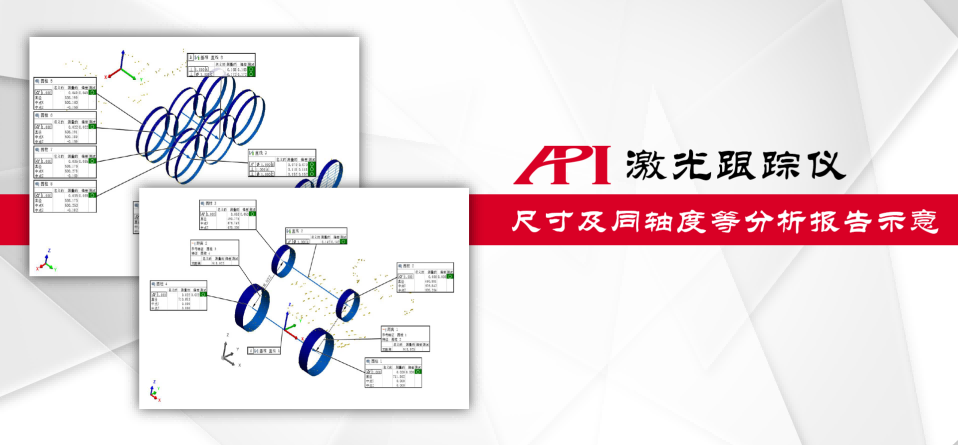

图8：数据分析报告示意

第三步：数据分析

待所有待测点位的三维坐标数据采集完毕，即可在笔记本电脑端的测量软件中操作设置，并进行最终的数据分析。

结合本案例测量内容，使用每个孔位的各点的测量数据，拟合构建圆柱，测量软件即可根据指令和需求自动计算分析出基于每个孔测量数据构建的圆柱的轴线的各空间数据，将轴线数据进行比对，即可实现对于同轴度、平行度等数据的分析。

总结

API激光跟踪仪在大型制糖设备三维测量检测领域展现出卓越的适用性。其大尺寸、高精度、便携灵活、环境适应性强等特点，都可契合制糖设备的检测需求。从压榨机辊轴系的同轴度平行度检测，到渗出器主轴的直线度测量，再到各类老旧设备的逆向建模与备件数字化，API激光跟踪仪均可提供高效精准的解决方案。

通过本文所述的同轴度和平行度检测实例可见，API激光跟踪仪不仅可以大幅提升测量效率、缩短糖厂大修周期，更可以微米级精度保障设备安装质量，为制糖企业实现从经验维修到数字化精密维修的跨越提供了有效手段。随着制糖工业向智能化、精细化方向发展，基于激光跟踪仪的三维测量技术必将发挥越来越重要的作用。
