关于塔器

塔器，被称为现代流程工业的“分离心脏”，在石油炼制、化工、制药等流程工业的庞大装置区中，矗立着一类圆柱形设备，即塔器。作为实现混合物分离、提纯与化学反应的核心装备，塔器通过内部精密的塔盘，使气液等逆流接触，完成精馏、吸收、解吸等关键工艺。其分离效率直接决定了最终产品的纯度、收率与整个装置的经济效益。塔器的制造与安装精度，尤其是其垂直度、内件水平度、接管方位等几何参数，是保障其安全、高效、长周期运行的生命线。

塔器检测的重要性

随着工程标准日益严苛与数字化交付的普及，对塔器实施三维精密检测已是刚性需求。传统检测手段如铅垂线、水准仪等，相对效率较低，较难以获取全面、量化的空间数据，较难满足现代化工程对数据驱动决策的要求。数字化三维检测通过高精度空间坐标测量，为塔器建立“数字孪生”模型，实现了从制造、安装到运维的全生命周期精准管控，是预防变形、指导安装、验证质量、支持改造等环节不可或缺的技术基石。

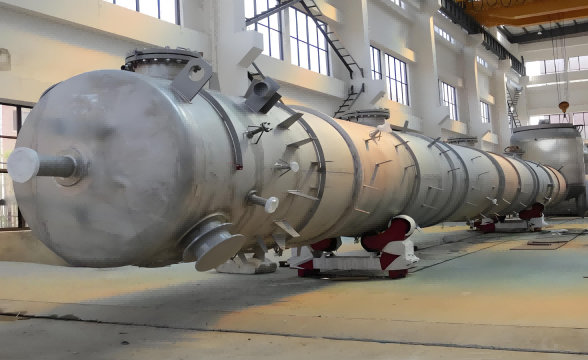

图1：某型号塔器装置

API激光跟踪仪塔器三维检测解决方案

API激光跟踪仪以大尺度、高精度、实时反馈的独特优势，可满足塔器精密几何量检测的各项需求。其核心检测内容涵盖：

1、 宏观形位公差检测

√ 塔体直线度与垂直度：分段及整体塔体中心线的空间轨迹测量，确保其符合设计铅垂要求；

√ 筒体圆度与直径：各分段端口及典型截面的圆度分析，控制椭圆度，保证内件安装条件。

2、关键内部构件安装精度检测

√支撑圈/支撑梁检测：标高与水平度测量，是塔盘或填料床层水平的基础，直接影响气液分布均匀性；

√塔盘组件检测：塔盘板平面度、溢流堰高度一致性、降液板垂直度及间距的精确测量；

√内件同轴度：多层内件中心与塔体理论轴线的对中情况评估。

3、外部接口与附属结构检测

√接管法兰：中心坐标、法兰面法线方向（方位角与倾斜角）、平面度及螺栓孔分布圆检测；

√平台梯子与附塔管线：空间位置与干涉检查。

4、制造与安装过程控制

√分段预组装与环缝组对：指导大型塔器分段制造后的现场组对装配，控制错边量与间隙均匀性；

√基础与裙座：基础板上表面平面度与地脚螺栓孔位置度校验。

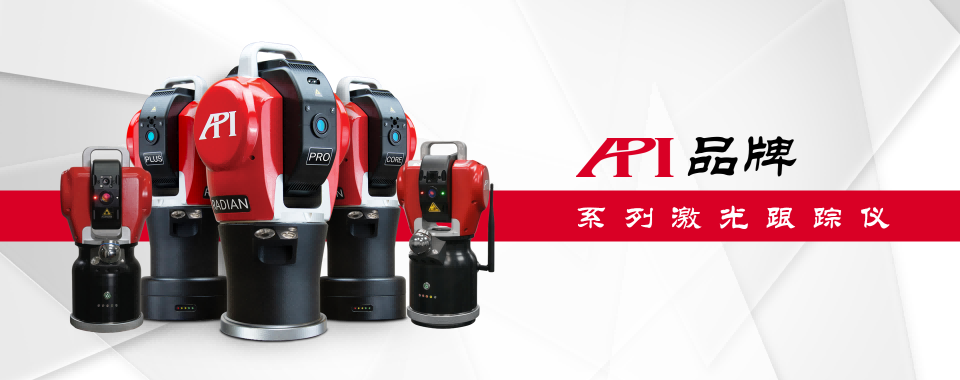

图2：API系列激光跟踪仪（从左至右型号：iLT / Radian Plus / Radian Pro / Radian Core / iLTx）

API激光跟踪仪的技术优势简介

在众多测量工具中，API品牌的Radian与iLT系列激光跟踪仪，凭借卓越的工程设计与稳定的测量性能表现，为塔器检测提供了精准、高效的解决方案。

Radian激光跟踪仪，是一款拥有大尺寸测量范围的高精度3D/6D测量仪器，其拥有微米（μm）级别的精度、超过80米的测量半径、以及超大的测量角度范围，并且设计紧凑小巧，可以以任何姿态安装工作，能充分满足塔器测量中各环节对于测量精度、效率、范围等的要求；其中Radian Plus以及Radian Core型号还采用了电池供电及无线通信系统，可完全摆脱各类线缆的束缚和困扰，让整个测量流程变得更加易于掌控。

只需将Radian激光跟踪仪架设在待测标的旁，即可开始操作测量；测量时，将Radian激光跟踪仪设立在系统坐标系内，射出的激光会跟踪操作者手中的SMR（跟踪仪靶标），操作者只需手持靶标触碰需采集数据的待测部位，跟踪仪便会自动将该采数点的三维测量数据进行采集，发送到笔记本电脑并在测量软件中记录，用于之后的处理与分析。

待所有待测部位的数据信息采集完毕，操作者即可在测量软件中对这些数据进行设置、分析、以及与名义值的比对，从而得到实际值的误差，达到检测的效果。

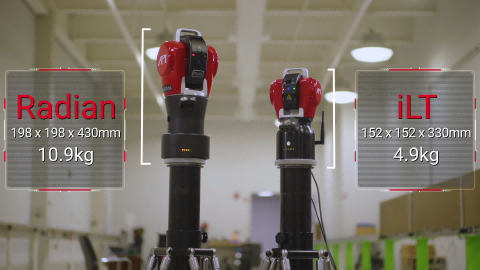

图3：Radian（左）与iLT（右）激光跟踪仪

全新推出的iLT激光跟踪仪，更是在可实现完全无线测量的基础上，将激光跟踪仪的整体尺寸进一步缩减了50%（较Radian系列），整机重量仅为4.9Kg，将便携属性发挥到极致，充分满足并适用于外出、野外、狭小空间、多机集成等应用环境。

测量操作流程

1、现场方案制订与基站架设

根据塔器尺寸与检测重点，规划跟踪仪站位，通常选择能通视大部分检测区域且地基稳固的位置。基于API激光跟踪仪的高集成和便携性，可灵活布设。

2、建立全局统一坐标系

在塔器基础或裙座上，测量至少三个已知设计坐标的基准点（或建立临时基准），通过配套软件（如SpatialAnalyzer、Polyworks、Metrolog、Verisurf、MeasurePro等）进行坐标系最佳拟合对齐，确立检测的绝对基准。

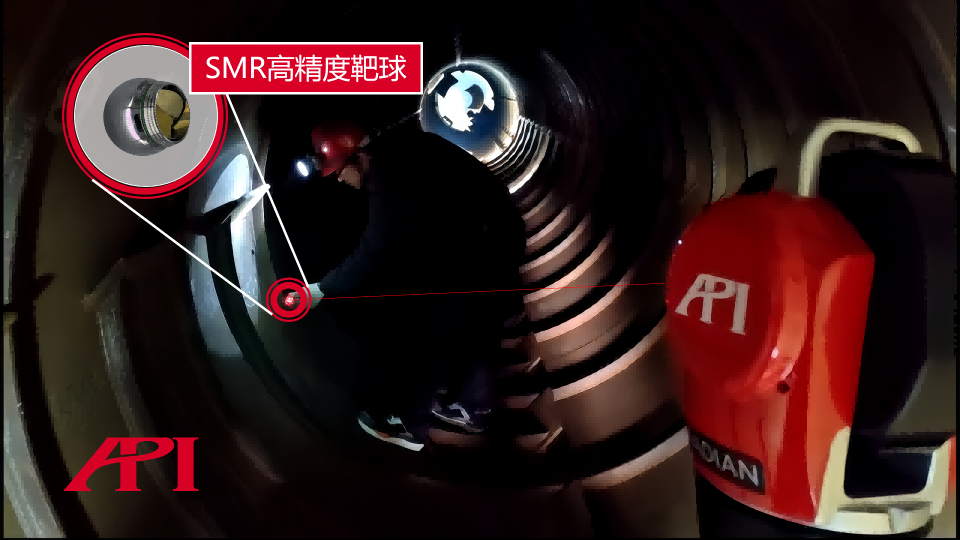

图4：塔器测量现场（I）

3、关键特征精确测量与实时调整指导

操作者只需手持内置棱镜的跟踪仪靶球对待测位置进行触碰（请参考图4），即可将待测位置的空间坐标检测记录并传送至位于笔记本电脑端的测量软件用于后续分析。除了使用传统靶球实施测量外，也可根据实际测量需求，选用API激光跟踪仪测量附件配合以检测相关数据。（如：配合vProbe测头实施隐藏点测量；配合iScan3D进行快速点云获取；配合ActiveTarget主动靶标实现自动化数据采集；配合STS六维传感器实现6DoF数据的精准测量等，请参考图5、图6）。

图5：API激光跟踪仪测量附件（从左至右：iScan3D / ActiveTarget / STS / vProbe）

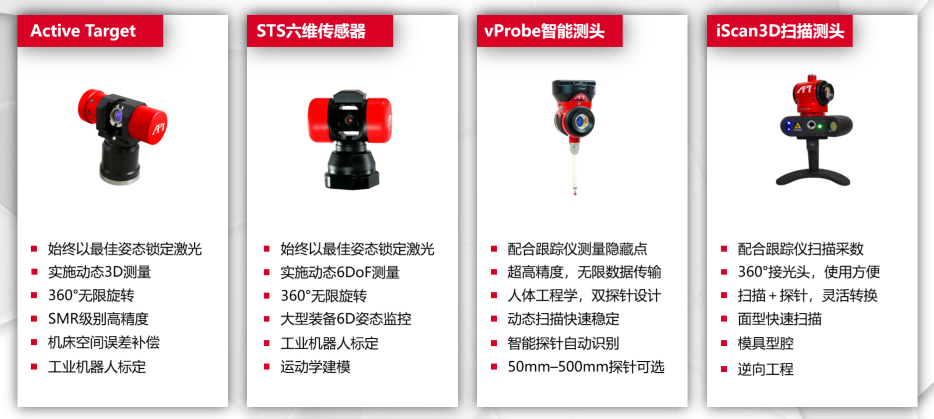

图6：跟踪仪测量附件功能简介

4、测量数据分析

通过测量到的点云数据，即可构建相应的线、面、体等，并结合检测需求进行测量数据分析。

图7：塔器测量现场（II）

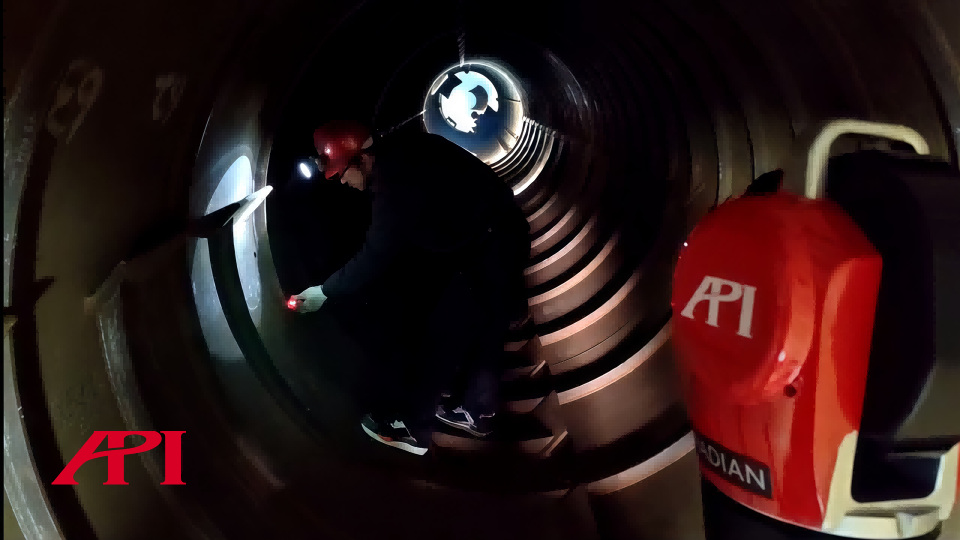

图8：塔器测量现场（III）

测量现场

本文测量案例现场作业内容即为：塔体分段中心线的空间轨迹测量。

测量时，操作者先将API激光跟踪仪布设于塔器一端，随后在塔体筒内壁进行空间点的采集，并根据不同位置拟合成相应的圆，计算出圆心位置；待多个圆心位置计算完毕，即可根据相应的XYZ值来评估中心线直线度，从而达到检测的目的。

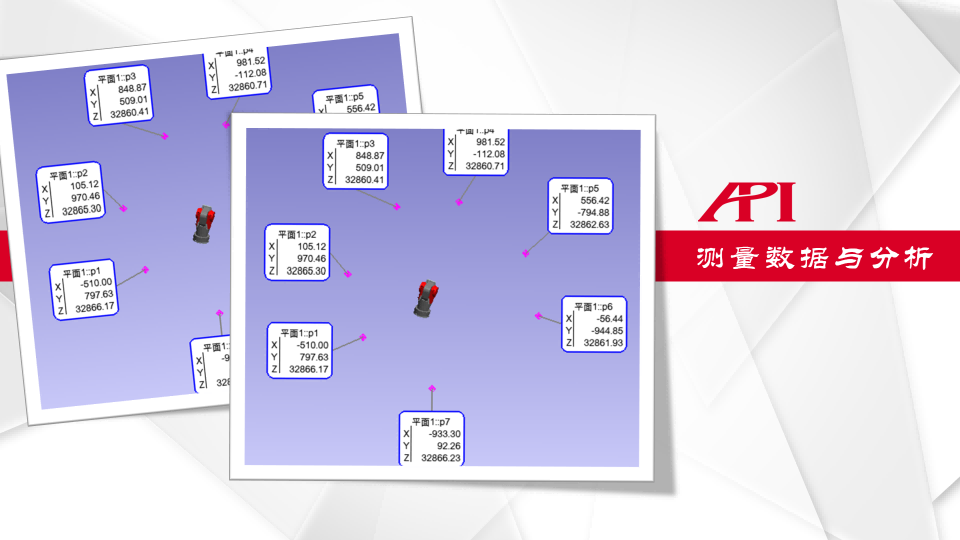

图9：测量数据与分析（I）

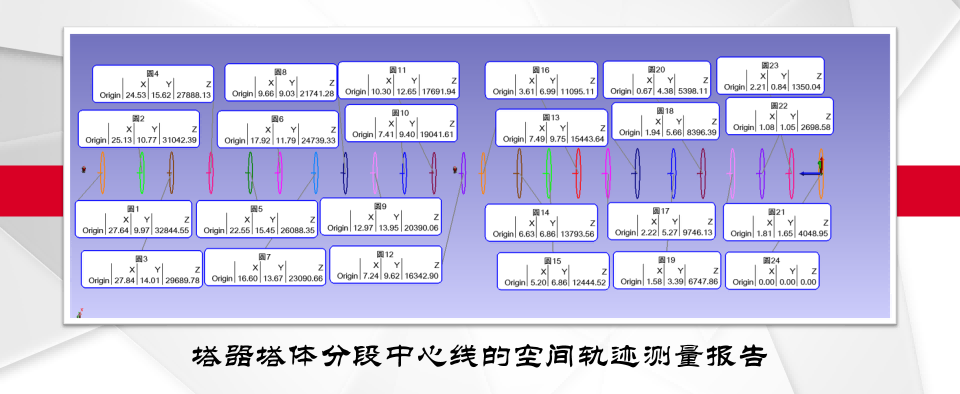

图10：测量数据与分析（II）

总结

API激光跟踪仪解决方案，凭借卓越的测量精度、强大的环境适应性、智能化的人机交互以及高效的实时反馈能力，将塔器制造、安装过程中的检测体验提升至了一个全新的维度。

不仅是发现问题的“诊断器”，也是指导精准施工的“导航仪”。API激光跟踪仪确保了每一层塔盘的水平安置，每一个法兰的精准对位，乃至整座塔器的笔直矗立。大幅缩短了工期、消除了潜在运行风险，为保障大型工业装置的安全、高效、长周期运行提供了坚实的计量保障。
