客户背景

中国华东地区某重工企业，主要业务为焊接及加工大型高精度框体零件。

测量需求

1、正上方焊接板块的孔位置度检测，零件约40米长度，15米高度；

2、侧面的孔的位置度以及孔径检测；

3、基准平面的区域较大，无法对平面整体的平面度以及平面高度差进行评价；

4、温度影响对于零件的位置精度难以控制；

5、在线检测，保证在加工时的尺寸控制。

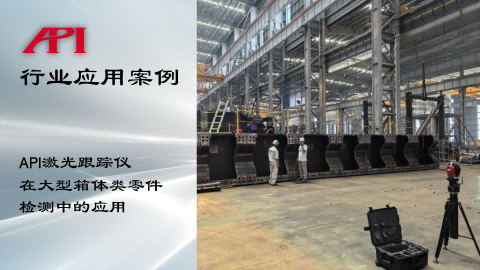

图1：案例现场待测量的大型箱体零件

API解决方案

采用API Radian Core激光跟踪仪测量系统，配置方案包括：

- 高精度静态测量：基于Radian Core激光跟踪仪，实现微米级别精度测量；

- 温度补偿模块：内置传感器自动校正环境温湿度影响；

- 便携式设计：设备重量＜11kg，快速部署于测量工位以及便于转站；

- 通用附件，快速测量孔位，提高了整体测量效率。

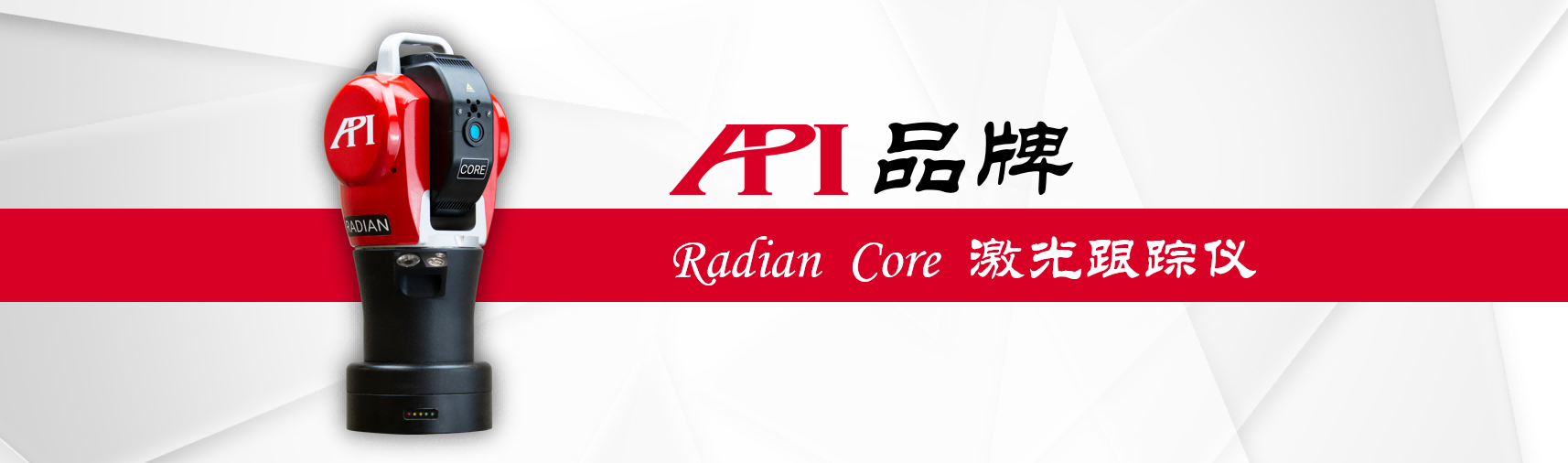

图2：Radian Core激光跟踪仪

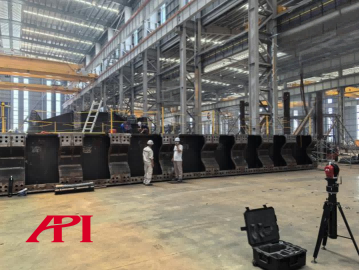

图3：本案例测量现场

测量实施

测量时，Radian Core跟踪仪会射出激光至内置棱镜的靶球并所定跟踪，靶球贴合于待测位置后，跟踪仪即可以人工或自动的形式，对该目标位置进行空间数据的测量采集，数据采集后，将同步传输至笔记本电脑端的测量软件中，用于后续分析。

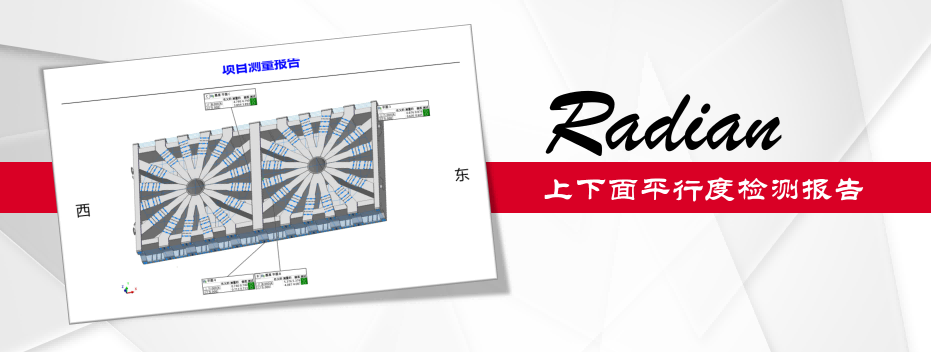

图4：上下两个面的平行度检测报告

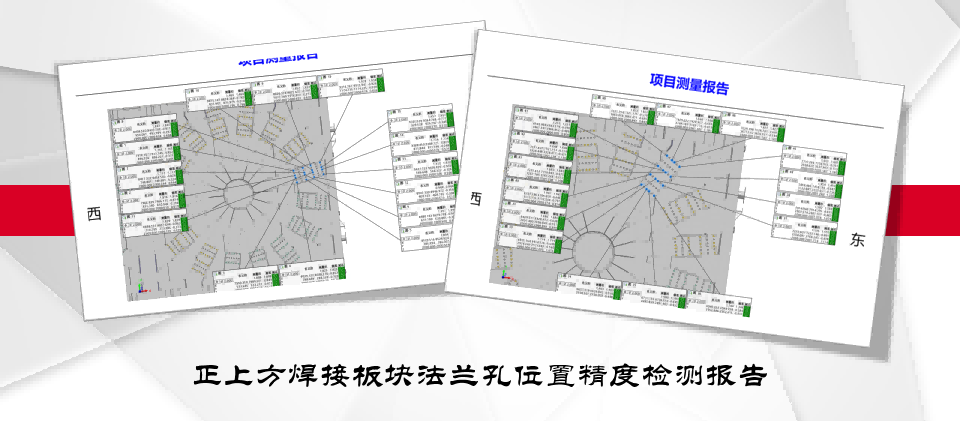

图5：零件正上方焊接板块法兰孔位置精度检测报告

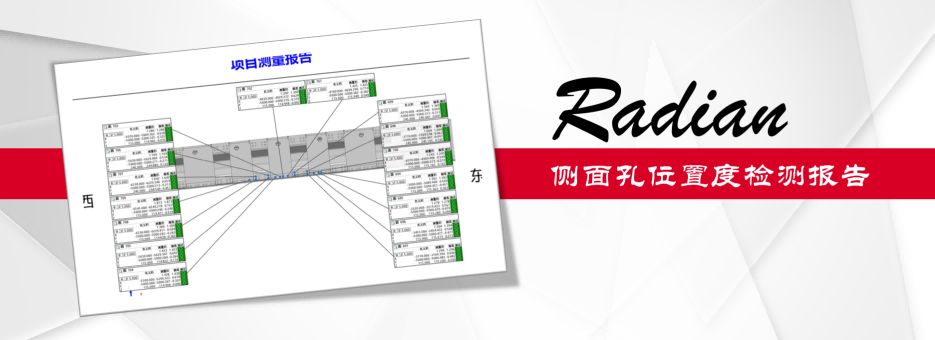

图6：零件侧面焊接板块上的孔位置度检测报告

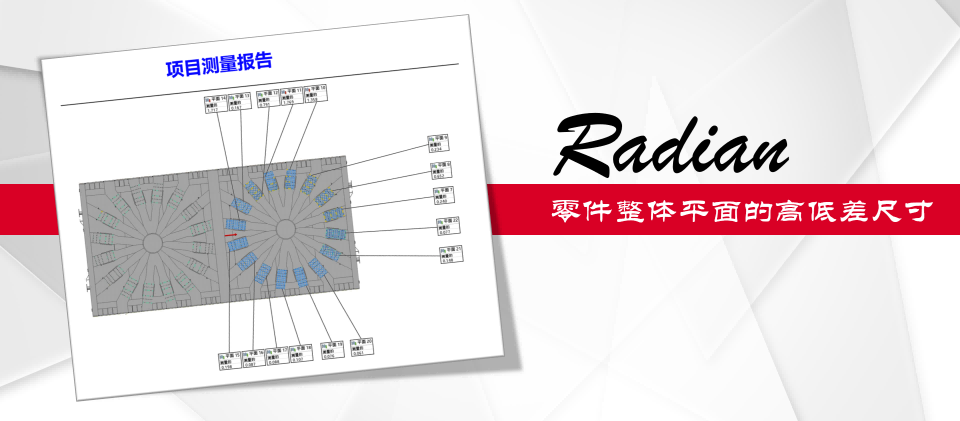

图7：零件整体平面的高低差尺寸

测量结果

1、通过使用Polyworks软件与API激光跟踪仪的测量，得到所有焊接板块孔所需精度以及平面的精度；

2、自动化报告：通过Polyworks软件的快速报告生成，得到最终客户的测量需求；

3、跟踪仪的无线传输功能，以及附件的合理应用，大大提高了设备转站的工作效率。

    注：除本案例中使用Polyworks测量软件外，API激光跟踪仪还可与市面上绝大多数测量软件兼容（如：SA、Metrolog、Verisurf等）；此外，API还根据仪器特点结合一线应用，自主开发了MeasurePro测量软件，可适用于API全系测量设备的兼容应用于集成数据分析。

客户评价

“API的测量与方案使我们找到了测量了这个大型工件的方法，即测量了这个大型工件，也在加工过程中控制了工件的尺寸，我们更有信心接下后续的订单。”

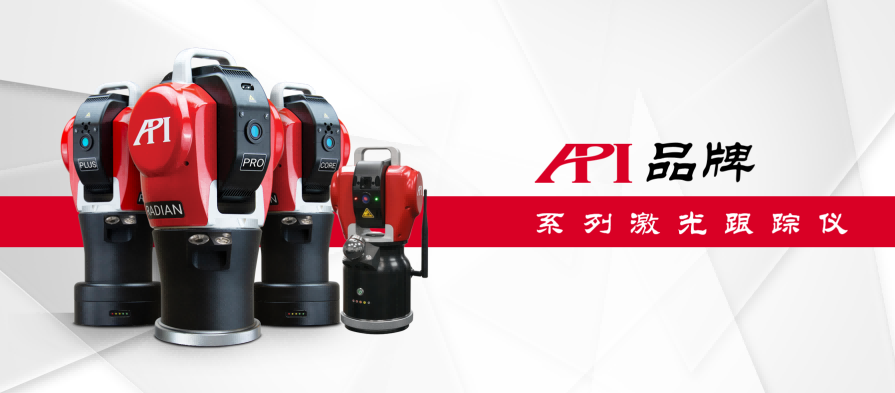

图8：API品牌全系列激光跟踪仪（从左到右型号：Radian Plus / Radian Pro / Radian Core / iLT&iLTx）

更多拓展

除本案例中使用的Radian Core型号激光跟踪仪，API全系列激光跟踪仪产品还包括:

- Radian Pro, 集成IFM/ADM双激光，测量数据可溯源；

- Radian Plus，在Radian Core的基础上实现了测头及六维附件的兼容适配；

- iLT/iLTx，在可实现完全无线测量的基础上，将激光跟踪仪的整体尺寸进一步缩减了50%（较Radian系列），整机重量仅为4.9Kg，将便携属性发挥到极致，充分满足并适用于外出、野外、狭小空间、多机集成等应用环境。

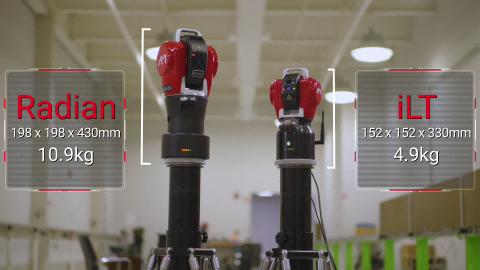

图9：Radian激光跟踪仪与iLT激光跟踪仪

关于API

API品牌由Kam Lau博士在1987年创立于美国马里兰州的罗克韦尔，是激光跟踪仪的发明者，同时持有多项全球领先测量科技的专利，是精密测量科技领域的引领者；API自成立以来，始终致力于机械制造领域精密测量仪器和高性能传感器的研发和生产，产品已广泛应用于世界各国的先进制造领域，并在坐标测量和机床性能测试的高精度标准方面处于领先地位。

图10：API公司总部大楼
