Bucyrus 495HR矿用挖掘机及检修概述

Bucyrus 495HR矿用挖掘机作为露天矿场的关键大型设备，承担着繁重的挖掘与装载任务。其长期高强度的作业，使得设备部件容易出现磨损、变形等问题，这不仅影响设备的工作效率，还可能引发安全隐患。因此，对该设备进行精准检修至关重要。激光跟踪仪作为一种先进的测量设备，凭借其高精度、大测量范围等优势，在Bucyrus 495HR矿用挖掘机检修中发挥着不可替代的作用。

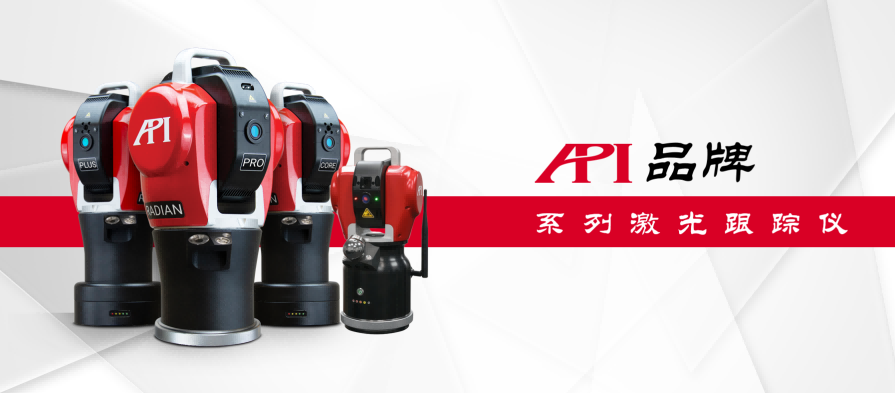

图1：API品牌系列激光跟踪仪（型号自左至右：Radian Plus / Radian Pro / Radian Core / iLT）

激光跟踪仪的工作原理与特性

激光跟踪仪以激光干涉测距系统为基础，结合角度测量装置，能够实时测量目标点的三维坐标。它发射的激光束可精确跟踪目标反射器，即使在复杂的工业环境中，也能快速、准确地获取测量数据。其具有测量精度高（可达微米级）、测量范围大（通常可达几十米甚至上百米）、便携性好等特性，非常适合大型矿用设备的现场检修测量工作。

    API系列激光跟踪仪简介

Radian Pro激光跟踪仪是API品牌Radian系列中的旗舰机型，其集成有IFM（干涉激光）和ADM（绝对激光）双激光，测量数据可溯源，是高精度高标准测量的保障。Radian Pro激光跟踪仪的测量速率可以达到1000Hz，无论在静态还是动态模式下，都可表现的游刃有余，轻松满足检测需求。此外，其还拥有超大的测量范围，可以对160米范围内的工件或测量标的实施高精度测量。

测量时，跟踪仪会射出激光至内置棱镜的靶球并所定跟踪，靶球贴合于待测位置后，跟踪仪即可以人工或自动的形式，对该目标位置进行空间数据的测量采集，数据采集后，将同步传输至笔记本电脑端的测量软件中，用于后续分析。

除旗舰机型Radian Pro型号外，API品牌还提供不同型号的激光跟踪仪产品，满足更多领域和应用场景的测量需求：

Radian Plus和Radian Core在提供高精度测量的同时，实现了电池供电和无线数据传输，真正实现了完全无线大尺寸精密测量；

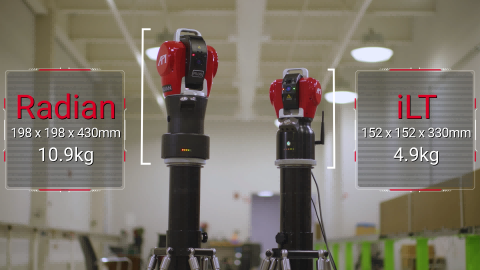

图2：Radian Plus激光跟踪仪（左）与iLT激光跟踪仪（右）

全新推出的iLT激光跟踪仪，更是在可实现完全无线测量的基础上，将激光跟踪仪的整体尺寸进一步缩减了50%（较Radian系列），整机重量仅为4.9Kg，将便携属性发挥到极致，充分满足并适用于外出、野外、狭小空间、多机集成等应用环境。

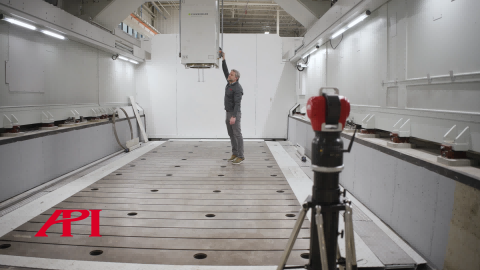

图3：iLT激光跟踪仪应用现场

激光跟踪仪在检修各环节的具体应用

1、结构部件的尺寸检测

在检修初期，需对挖掘机的结构部件，如履带架、动臂、斗杆等进行尺寸检测。通过激光跟踪仪，测量这些部件的关键尺寸参数，如长度、宽度、高度、孔径等，与设计图纸中的标准尺寸进行对比，判断部件是否出现磨损、变形等情况。例如，对于履带架，精确测量其安装孔位置及尺寸，确保履带安装的准确性，避免因履带安装不当导致的设备行走异常。

2、设备安装与校准

在设备组装或部件更换后，需要进行精确的安装与校准。激光跟踪仪可以测量挖掘机回转中心、动臂铰点、斗杆铰点等关键位置的坐标，保证各部件之间的相对位置精度。以动臂安装为例，通过激光跟踪仪的测量数据，调整动臂的安装角度和位置，使其达到设计要求，从而确保挖掘机在工作时各部件的运动协调，提高工作效率和稳定性。

3、关键部件的形位公差检测

对于挖掘机的一些关键部件，如液压缸、齿轮箱等，需要检测其形位公差。激光跟踪仪能够测量圆柱度、平面度、直线度等形位公差参数。以液压缸为例，通过对其缸筒的圆柱度测量，判断液压缸在长期使用后是否出现变形，若变形超过允许范围，及时进行修复或更换，以保证液压缸的正常工作性能。

4、设备运行状态监测

在检修完成后的试运行阶段，激光跟踪仪还可用于设备运行状态监测。通过持续测量设备关键部件在运行过程中的位移、振动等参数，分析设备的运行状态，及时发现潜在的故障隐患。例如，测量回转平台在回转过程中的晃动量，若晃动量异常增大，可能预示着回转支承出现问题，需进一步检查和处理。

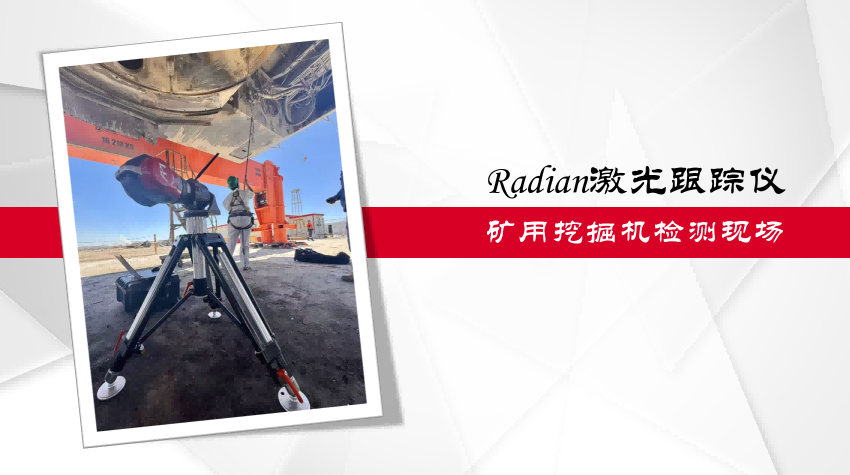

图4：本案例测量现场

测量现场与分析

在某露天煤矿，一台Bucyrus 495HR矿用挖掘机在使用一段时间后，出现了挖掘力下降和工作不稳定的情况。检修人员使用激光跟踪仪对设备进行全面检测。通过测量发现，动臂的铰点位置发生了偏移，导致动臂在工作时的运动轨迹出现偏差。根据激光跟踪仪的测量数据，检修人员对动臂铰点进行了调整和校准，使动臂恢复到正确的安装位置。经过修复后，挖掘机的挖掘力和工作稳定性均恢复正常，有效避免了因设备故障导致的停产损失。

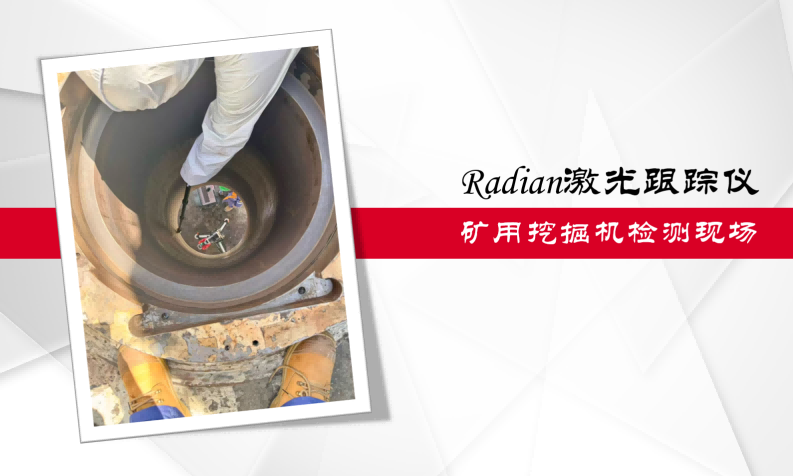

图5：本案例测量现场

结论

激光跟踪仪在Bucyrus 495HR矿用挖掘机检修过程中，从结构部件尺寸检测到设备安装校准，再到关键部件形位公差检测和运行状态监测，各个环节都展现出了其高精度、高效性的优势。通过激光跟踪仪的应用，能够提高矿用挖掘机的检修质量和效率，延长设备使用寿命，保障露天矿场的安全生产和高效运营，为矿山开采行业的设备维护提供了有力的技术支持。
