工程机械部件三维检测的重要性

工程机械长期在重载、冲击和恶劣工况下运行，其关键结构件与铰接部件的几何精度，直接影响整机的装配互换性、运动平稳性和疲劳寿命。

一旦孔位超差、平面扭曲或同轴度偏离，将导致装配应力集中、销轴偏磨甚至结构早期开裂。因此，三维检测不仅是尺寸验证手段，更是从源头杜绝质量隐患、保障整机可靠性的核心环节。

检测需求

以典型工程机械铰链部件为例，其三维检测主要涵盖以下内容：

① 孔位置度：确保多组销轴孔与基准孔之间的相对位置严格受控，保证铰点轨迹准确；

② 同轴度：同一铰点两侧孔或长跨距阶梯孔的同轴度，直接决定销轴能否顺畅穿入；

③ 端面平面度：铰耳端面与孔轴线的垂直关系，影响衬套贴合与密封；

④ 平行度：不同铰点孔的轴线平行度，关系到动臂、连杆等构件的协调动作；

此外，还包括圆柱度、轮廓度等多项形位公差，需要在一个测量流程中全面评价。

测量需求的不断提升

随着工程机械制造迈上智能化、柔性化台阶，生产节拍越来越快，质量追溯要求愈发即时化。传统检测手段开始显露短板：大型三坐标测量机需要将重型部件反复吊运、精密装夹，耗时长达数小时；专用检具灵活性差，难以应对多品种混线生产；而关节臂测量机虽可走上产线，却需要逐点触碰，效率相对较低且存在划伤精加工表面的风险。在融合了诸多高精度+高效率的测量需求后，行业迫切需要一种既能提供微米级计量精度，又能以非接触方式快速获取全面三维数据的测量利器。由此，API公司的9D激光雷达进入了工程机械制造商的视野。

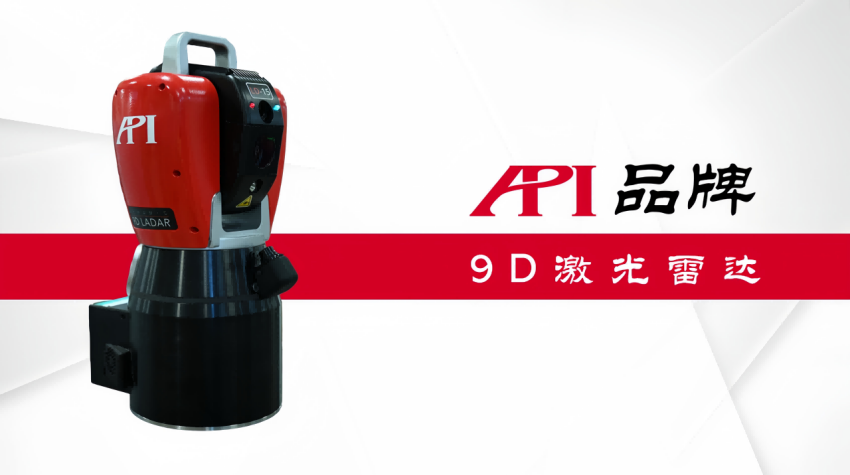

图1：API 9D激光雷达（9D LADAR）

关于9D激光雷达

9D激光雷达（9D LADAR）是API推出的非接触式高精度三维测量系统。其采用光频域干涉测量技术（OFCI – Optical Frequency Chirping Interferometry），通过密集点云实时构建工件的完整数字孪生。其突出特点在于：

· 非接触微米级测量精度：无需测头触碰工件即可完成尺寸采集，在数米测量范围内仍能保持微米级综合测量精度，轻松应对高公差要求的孔、轴、面特征；

· 极高的测量效率：9D激光雷达具有20,000Hz的超高采数速率，一次扫描测量即可捕获数百万个三维点，自动提取评价特征，将传统数小时的测量任务压缩至数分钟；

· 全面形位评价：软件同步解算位置度、同轴度、平面度、平行度等所有几何公差，并可输出直观彩色报告；

· 复杂环境适应：抗振、抗光干扰能力强，可直接部署在车间现场，集成“气象站”系统，自动补偿温湿度及气压等环境误差，无需恒温恒湿现场条件。

与传统接触式三坐标测量机相比，API 9D激光雷达从根本上消除了测头磨损、工件划伤的风险，可测量高光、亚光甚至软质表层，且无需繁复的测头角度补偿，真正实现高精度与高效率兼得。

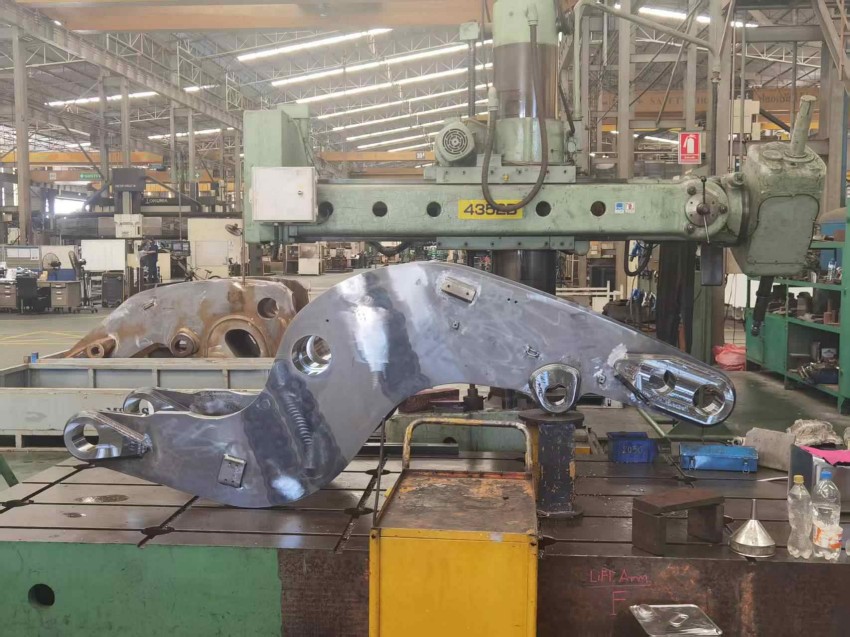

图2：本案例测量现场

测量现场

本案例测量对象为一大型工程机械铰链部件，本次检测的主要内容为轴孔的孔位置度、端面各自的平面度以及相互间平行度关系。以往检测时，需将部件吊入三坐标测量室，水平装夹、打表找正，单件测量通常超过2.5小时，时间成本较高。

使用API 9D激光雷达进行测量时，工程师将9D激光雷达主机架设在部件前方约3米处位置，连接控制系统并启动测量程序。9D激光雷达测量无需合作靶标，直接从多个站位对铰链部件进行非接触激光扫描，快速生成覆盖所有孔系与基准面的高密度点云。

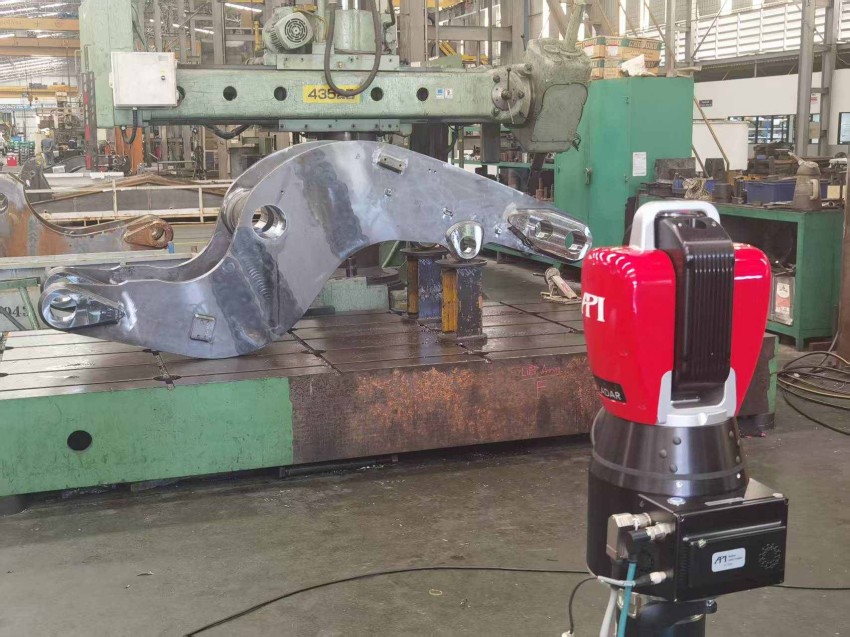

图3：本案例测量现场

测量软件自动识别并拟合基准面、基准孔以及各组被测孔圆柱，根据图纸定义的基准系，同步评价孔的位置度、同轴度，以及端面平面度和平行度。整个扫描与计算过程仅用时6分钟，且所有孔的内壁均未发生任何接触划伤。

实时生成的测量报告显示，各项精度均满足制造公差要求。使用9D激光雷达测量的方式使部件可在工位旁即测即判，流转时间大幅缩减，为精益生产提供了可靠数据闭环。

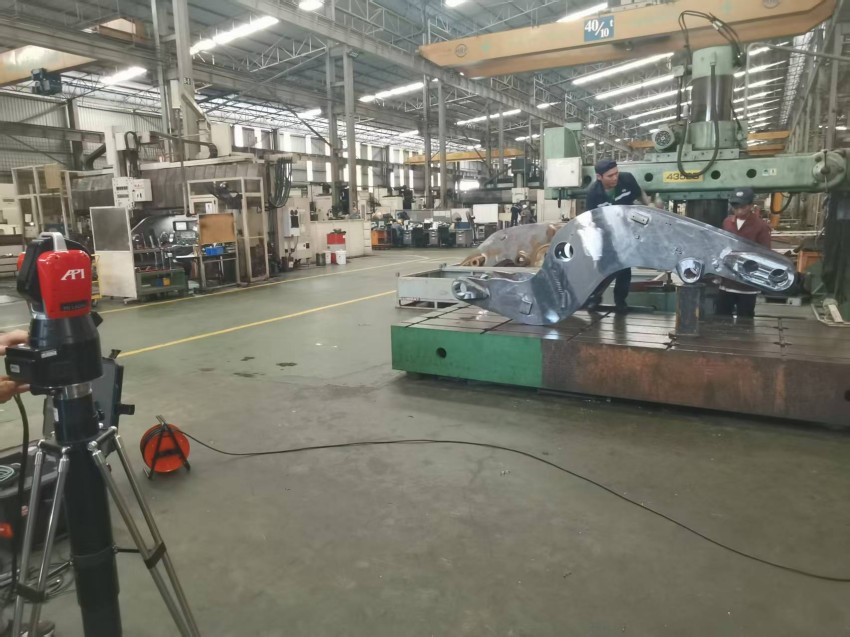

图4：本案例测量现场

小结

面对工程机械部件日益严苛的精度与效率双重需求，API 9D激光雷达（9D LADAR）凭借非接触、微米级、高速扫描的优势，重新定义了大型结构件的在线三维检测模式。它既规避了接触式测量的效率与损伤痛点，又摆脱了固定式三坐标的场地束缚，让高精度几何量评价无缝嵌入制造节拍，成为推动工程机械质量管控向智能、敏捷方向升级的关键支点。
