项目背景

    本案例中待检测的大型特种设备为悬臂结构大型特种设备，悬臂结构在11米的工作范围内沿垂直地面方向上下移动，实现其使用功能。

    检测需求

    由于该特种设备自身结构原因，悬臂结构在举升和下降的过程中，容易受到挠度变形、以及运动方向导轨直线度误差的影响，故而在经过长时间使用后，需要进行三维检测，对悬臂结构在移动过程中的位姿、运行状态进行分析，从而确保各项误差在符合要求的范围之内。

    测量难点

    由于该特种设备高度达十米有余，且其移动机构自身体积、重量也较大，如果使用传统的测量工具，比较难于对测量精准度实施把控，且不易实现数据的分析。

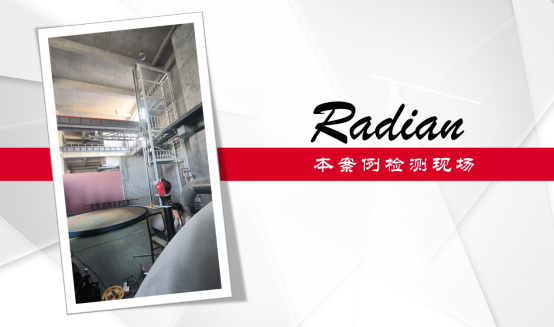

图1：本案例待测特种悬臂设备检测现场

API解决方案

根据客户的需求以及测量现场环境的综合考量，API测量工程师使用了Radian Pro型号激光跟踪仪执行本次测量任务。

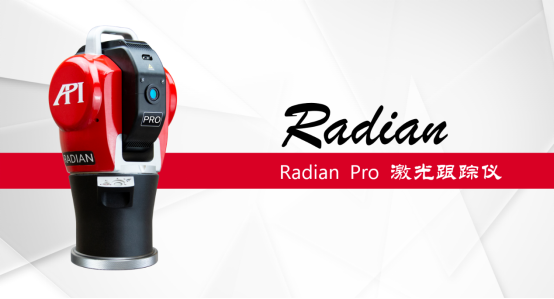

图2：Radian Pro激光跟踪仪

Radian Pro激光跟踪仪，是API激光跟踪仪家族中精度最高的激光跟踪仪，其集成有IFM和ADM双激光，IFM激光是国际公认的长度计量的标准，其测量数据均可溯源。Radian Pro激光跟踪仪的iVision主动视觉功能，更是可以支持路径编程设定，辅助实现自动化靶球寻找、测量的功能，从而完美适配本次测量任务的检测需求。

    测量准备

    首先，API测量工程师将Radian Pro激光跟踪仪布设在距离待测特种设备合适的位置，并在特种设备悬臂结构的三个位置设置测量点，并分别配合平面底座将三个靶球固定在悬臂结构上。

随后，API工程师根据悬臂结构移动的速度以及停下的位置，编程设置激光跟踪仪的测量路径，即可开始测量。

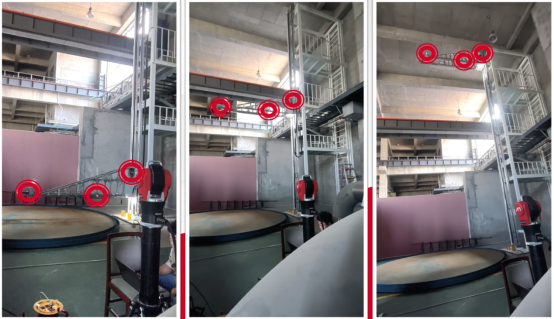

图3：悬臂机构在位于不同位置时进行测量（红色圆圈标注靶球位置）

测量实施

    测量时，悬臂结构沿设定方向和距离移动，待停稳后，Radian Pro激光跟踪仪根据程序设定，自动将激光依次射入布设好的三个靶球中心进行测量；三个点位均测量完毕后，悬臂机构继续按既定程序移动至下一位置进行测量；如此循环反复，在对所有悬臂机构停留位置上的点测量完毕后，即完成了现场数据的采集。

数据分析

    根据悬臂机构在每个稳定位置测量到的3个点位，即可综合空间坐标以及角度数据，计算分析出悬臂机构在该停留位置的位姿数据，从而对其运行状态进行评估。

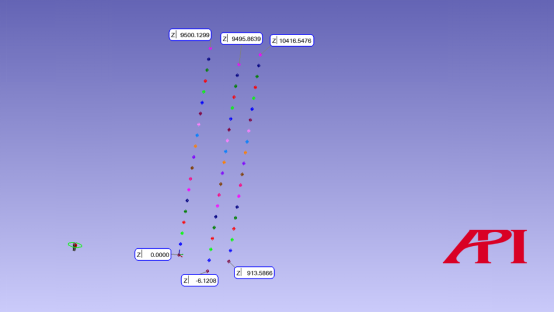

图4：测量数据

客户评价

    API激光跟踪仪为我们提供了全数字化的测量检测方案，让大型特种设备的检测变得更加轻松并容易实现，且数据分析过程也极为流畅，为我们节省了大量的人力物力以及时间成本。

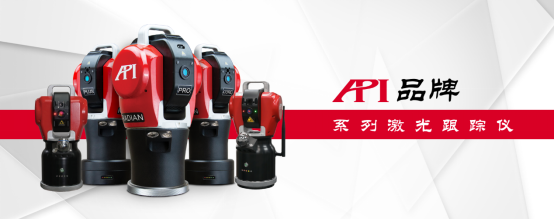

图5：API激光跟踪仪家族（型号从左至右：iLT、Radian Plus、Radian Pro、Radian Core、iLTx）

更多拓展

    除本案例中使用的Radian Pro型号激光跟踪仪，API激光跟踪仪家族中还有多位成员，它们各自拥有不同的性能特点，为现场测量提供全面的解决方案。

Radian Core激光跟踪仪可实现完全无线大尺寸精密测量，其设计紧凑，采用ADM Maxx激光，无需预热，配合以无线数据传输和电池供电系统，在狭小紧凑的工厂环境中，可以以任何姿态灵活布设安装，并避免了线缆的束缚，为测量作业提供了最大的便捷。

Radian Plus激光跟踪仪，则在Radian Core型号的基础上，进一步实现了6DoF测量的功能，可适配更多功能拓展附件，如vProbe智能测头（深孔及隐藏点测量）及iScan3D智能测头（线激光扫描测量）。

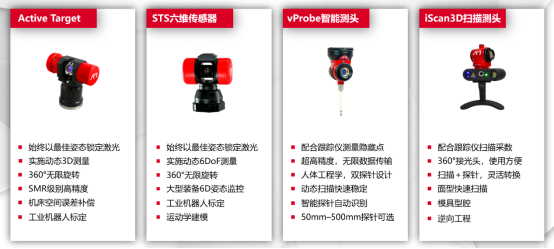

图6：API激光跟踪仪功能拓展附件

最新一代iLT及iLTx激光跟踪仪，则在Radian系列本就小巧的机身尺寸基础上进一步减小机身尺寸，以及大幅减轻重量，让其在外出便携以及大规模自动化集成领域表现更加出色。

敬请致电API驻中国各代表处，API专业测量工程师将根据您的项目需求为您制订专属的测量方案。

图7：API公司总部大楼
