五轴数控机床和精度检测

随着科学技术的日新月异和加工制造业对于高精度的追求，数控机床技术得以迅猛发展，五轴数控机床以其科技含量高、精度高、加工复杂曲面能力强等优势特点，成为了航空航天、医疗制造、电子制造、精密器械制造、军工制造、科技研发等等领域的核心生产力，其市场占有率越来越高。在这些高端制造市场环境下，五轴机床的整体性能再提升和精度检测问题就受到了格外的关注。

五轴数控机床检测遇到的问题

通常来讲，五轴数控机床包含三个直线轴和两个旋转轴，直线轴的检测用常规的激光干涉仪即可实现；但是旋转轴的检测，尤其是机床摆动轴的检测则成为一项问题。使用间接方法测量，首先需要针对设备制作大量专用工装，并拆卸部分机械部件，费时费力。而且，测量过程中还要引入线性轴的误差，影响测量结果的准确性。

API解决方案

API XD Laser激光干涉仪和Swivelcheck角摆检查仪组合，可高效解决五轴数控机床检测中遇到的各项难题。

API开发了可一次性测量6个参数的XD Laser 6D激光干涉仪，可同时检测X、Y、Z、偏摆角、俯仰角、滚动角六项指标，对数控机床的定位精度、重复定位精度、反向间隙、导轨水平和垂直方向直线度、每个测量点的偏摆/俯仰/滚动角度误差进行诊断和评估，只需一套镜组、一次安装测量，节省用户购机成本和使用常规激光干涉仪时反复调整光路的时间。

实践证明，使用API XD Laser 6D激光干涉仪进行检测，效率较使用常规激光干涉仪可提升5倍！

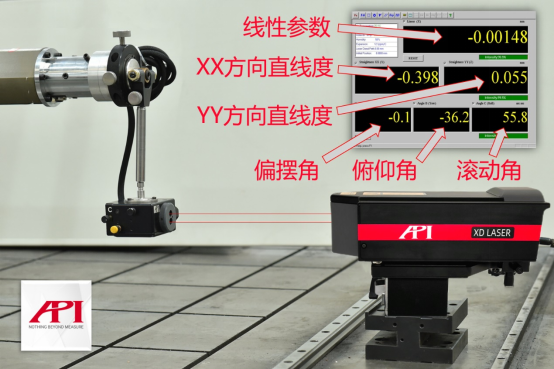

图1：API激光干涉仪同时检测6项参数

与此同时，API还针对性地开发了Swivelcheck角摆检查仪，用于快速检查数控机床转角误差。

Swivelcheck角摆检查仪可单独使用，也可配合XD Laser激光干涉仪使用：

配合XD Laser激光干涉仪，可以测量数控机床水平旋转轴的角度精度，测量精度可达±1arcsecond；单独使用测量摆动轴的角度精度，测量精度可达：±2arcsecond，且不用拆卸机床关键部件。

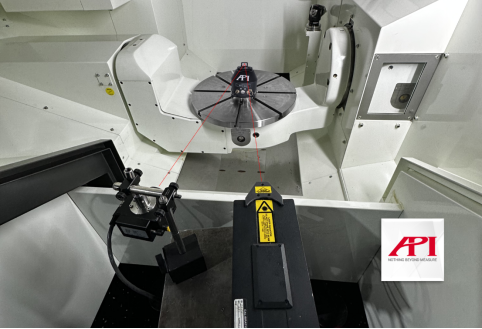

图2：角摆检查仪配合激光干涉仪检测水平旋转轴角度精度

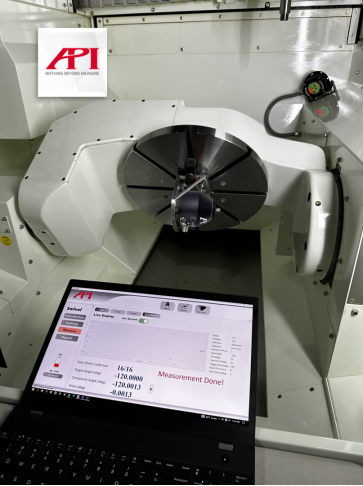

图3：角摆检查仪单独使用检测摇篮式工作台的摆动角度

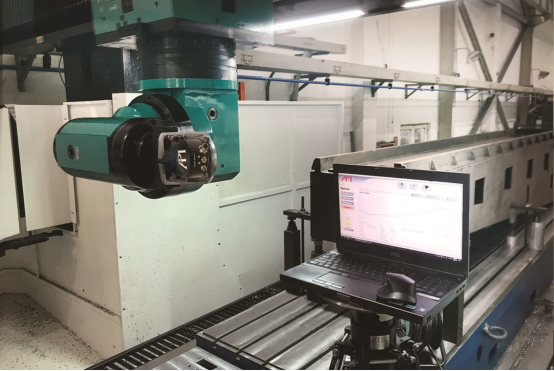

图4：角摆检查仪单独使用检测A轴的摆动角度

总结

API品牌XD Laser激光干涉仪和Swivelcheck角摆仪组合，完美契合五轴数控机床线性精度和各类角度精度的检测的需求，人机界面友好，操作简单、方便、快捷，可高效实现对机床21项几何精度的测量校准。
