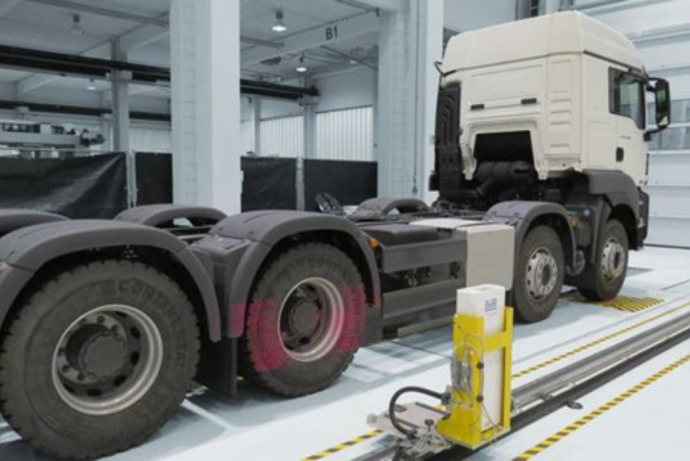

图为:X-Wheel D车轮定位台大型商用车车轮定位作业中


大型商用车制造精益求精

面对全球大型商用车需求的不断增长、以及有史以来最严格的排放标准,对于大型商用车辆的制造就有了更为严苛的标准。需要兼顾质量、性能、与效率。车轮与轮轴将承载整个车辆的重量,并最终与地面接触,在稳定可靠的基础上,还需要加持以操控等性能上的调教;故而在大型商用车的生产过程中,轮、轴的组装与调试是非常关键的一个步骤。

图为:X-Wheel D车轮定位台全景与局部检测作业的特写示意图

革命性高效检测方法

为了帮助制造商满足大型商用车辆轮、轴的高效检测,DURR Schenck Rotec开发了革命性的X-Wheel D型号车轮定位台,采用全球独一无二的非接触式x-3Dprofile激光三维立体照相测量技术,可自动涵盖车轴数量和位置测量时的大变化范围,测量时无需测量装置对轮胎的匹配,为轴荷达10吨的卡车和客车车轮尺寸的测量与调整制定了全新标准。该车轮定位台不仅稳定可靠,且效率极高,操作员可独立测量汽车参数,如前束、外倾角等,并可根据国家和国际标准重复测量与溯源。目前X-Wheel D已在沃尔沃、DAF、帕卡、雷诺和梅赛德斯-奔驰等著名汽车制造商处得到了广泛的应用。

定位台的安装、调试、验证

X-Wheel D是一台大型且结构复杂的机器,而且具有可移动的部件组件,在它们的行程范围内对车轮、轴进行各种调节。由此,X-Wheel D作为车轮轴调节的基准,其本身的安装、定位精度就需要有更加严苛的要求。在安装调试过程中,需要对以下3个关键点加以把控:

1、保障其全长超过13米的双导轨间的平行度在极小的公差范围内;
2、将用于测试的精密传感器精确安装到导轨的指定位置;
3、滑道关键位置的坐标验证与补偿。

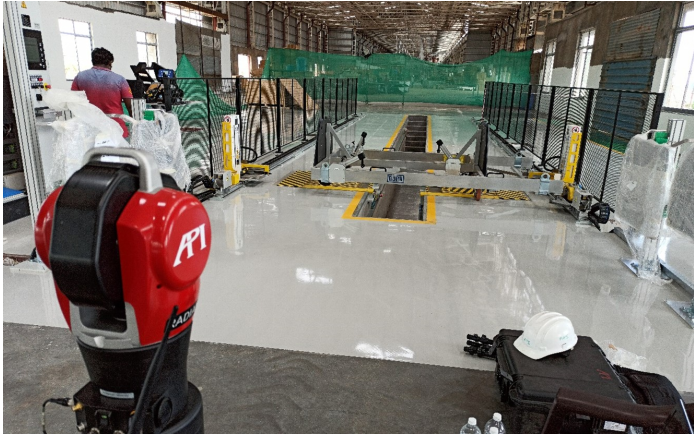

图为:Radian Plus激光跟踪仪X-Wheel D车轮定位台检测作业中

API解决方案

使用API Radian Plus激光跟踪仪配合SMR(激光跟踪仪靶球)即可充分满足以上三个关键步骤的测量需求。

Radian Plus激光跟踪仪具备160米范围内的精密3/6D静、动态测量能力,微米级别的测量精度可轻松满足车轮定位台的安装调试误差要求。且Radian Plus激光跟踪仪可实现完全无线操作(电池供电+无线数据传输),可在有限的测量空间内以最佳的角度、位置安放并实现测量。

测量时,只需将Radian Plus激光跟踪仪架设在X-Wheel D旁,操作者手持SMR靶球,跟踪仪射出的激光即会自动跟踪SMR靶球,此时,操作者通过使用手中的SMR触碰需要采集数据的关键部位,即可得到该点的3D坐标。

测量导轨平行度时,通过导轨上若干参照点的实际值与名义值的比对,即可得到实际值的偏差量,从而达到检测的效果,对导轨的平行度进行评估;

定位安装精密传感器时,只需使用SMR配合Radian Plus找到关键位置的坐标即可完成传感器的标记定位;

将SMR靶球固定在滑动机构上,设置(0,0,0)原点坐标,并操作滑动机构以固定长度的增量完成整个滑道长度的行进,即可验证出关键位置的坐标,并与实际值比对计算出差值,进行补偿。

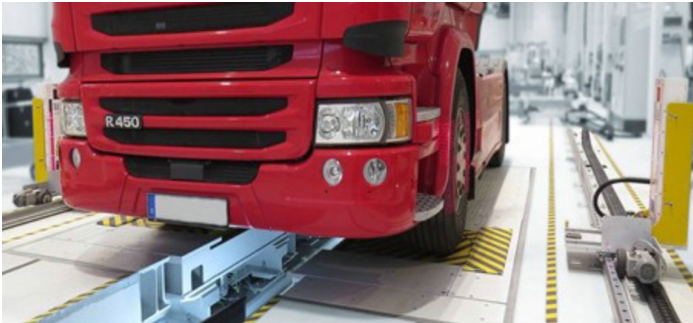

图为:安装调试完毕投入使用的X-Wheel D车轮定位台

结论

Radian激光跟踪仪超大的测量范围、微米级的测量精度、以及极佳的静/动态测量能力,可充分满足大型商用车辆车轮定位台安装、调试与验证各环节中的检测需求。
