离心泵同心度检测需求

离心泵的同心度指的是泵的轴心与泵的外壳或泵芯的轴心保持一致，既两装配圆柱面的轴线是否重合。同心度是离心泵生产中的一个重要的质量指标，良好的同心度对离心泵的性能和使用寿命有重要的影响。

案例中客户是某大型真空泵和离心泵制造的行业头部企业，随着公司生产规模的进一步扩大，对生产泵体、泵芯的质量要求越来越高，且在大型泵体、泵芯测量中对测量设备的精度和准确性有较高的要求。

激光跟踪仪离心泵检测方案

激光跟踪仪，作为大尺寸精密测量的代表性仪器，已被越来越广泛地应用于各制造领域。其具有可以在大尺度范围内以微米级别的测量精度对待测目标实施3D/6D精准测量的检测能力，已在各制造领域的测量检测环节中得到充分验证。

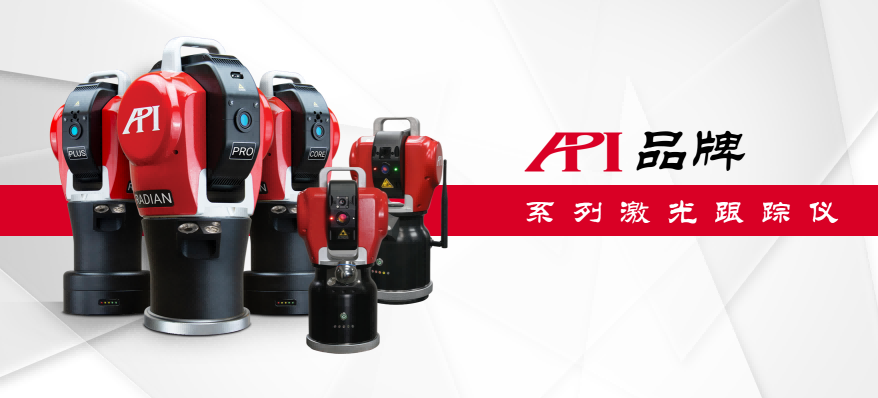

图1：API系列激光跟踪仪（型号从左至右：Radian Plus / Radian Pro / Radian Core / iLT / iLTx）

激光跟踪仪对于泵体的同心度、平面度、空位置度及尺寸的检测快速高效。只需将其架设在待测部件周边合适的位置，操作者手持激光跟踪仪SMR靶球，跟踪仪会射出激光至靶球中心锁定并实时跟踪靶球位置。使用靶球触碰待测位置并短暂停留，跟踪仪即会高速采集该点的空间位置坐标数据，并反馈至测量软件进行分析。

我们将结合本案例中，使用API品牌Radian激光跟踪仪对离心泵泵芯进行检测的应用实例图文，详细解析。

图2：使用Radian激光跟踪仪检测离心泵作业现场

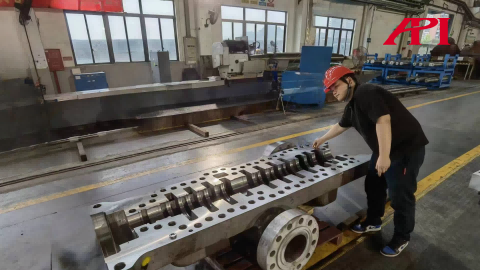

图3：使用SMR高精度靶球配合激光跟踪仪检测离心泵泵芯平面

Radian激光跟踪仪离心泵检测应用实例

待测项目：离心泵的同心度、平面度。

操作步骤：

①  将Radian激光跟踪仪架设在作业合适位置并启动；

②  在测量软件中设置要测量的平面、圆、圆柱等特征；

③ 操作者使用跟踪仪SMR靶球触碰并做短暂停留的方式在预先计划测量的平面和圆柱面位置进行采集；

④ Radian激光跟踪仪在靶球稳定停留间隙，以1000Hz（1000点/秒）的采集速率高速采集该位置空间坐标三维数据；

⑤ Radian跟踪仪将数据快速发送至位于笔记本电脑端的测量软件，并实时在界面上显示测量所得数值；

⑥ 设置好评估同心度的基准轴，并逐一对测量的圆进行同心度评估。

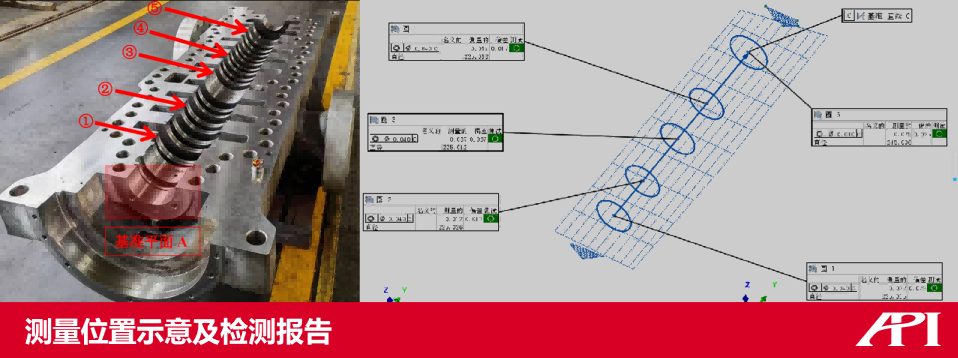

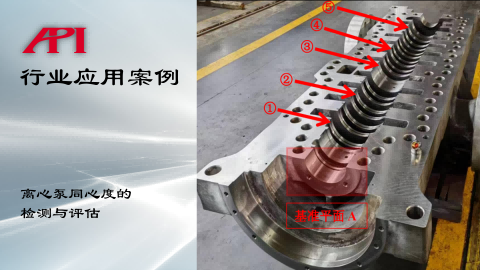

图4：测量位置示意及检测报告

结论

Radian激光跟踪仪自带无线数据传输，采用电池供电，在测量时无需连接电源，极致便携，非常适合在车间环境中实现对大型工件的精密测量；其精准高效、测量范围广的应用特点，也可充分满足离心泵部件的几何量测量需求。

更多拓展

    除本案例中使用的Radian激光跟踪仪，API品牌旗下还有iLT系列激光跟踪仪。iLT激光跟踪仪在Radian系列强大的功能基础上，进一步将整机尺寸及重量都缩小了近50%，主机重量只有4.9千克，非常适用于自动化产线集成以及外出便携测量作业，为您带来绝佳的测量新体验。（请参见图1示意）
